UA400
UA400
Takumi UA 系列高速五軸加工中心，採用 RAM 式結構設計，具備緊湊且高剛性的加工特性。UA 系列專為汽車及航空航天等市場中的小型及大型零件多軸加工而設計。

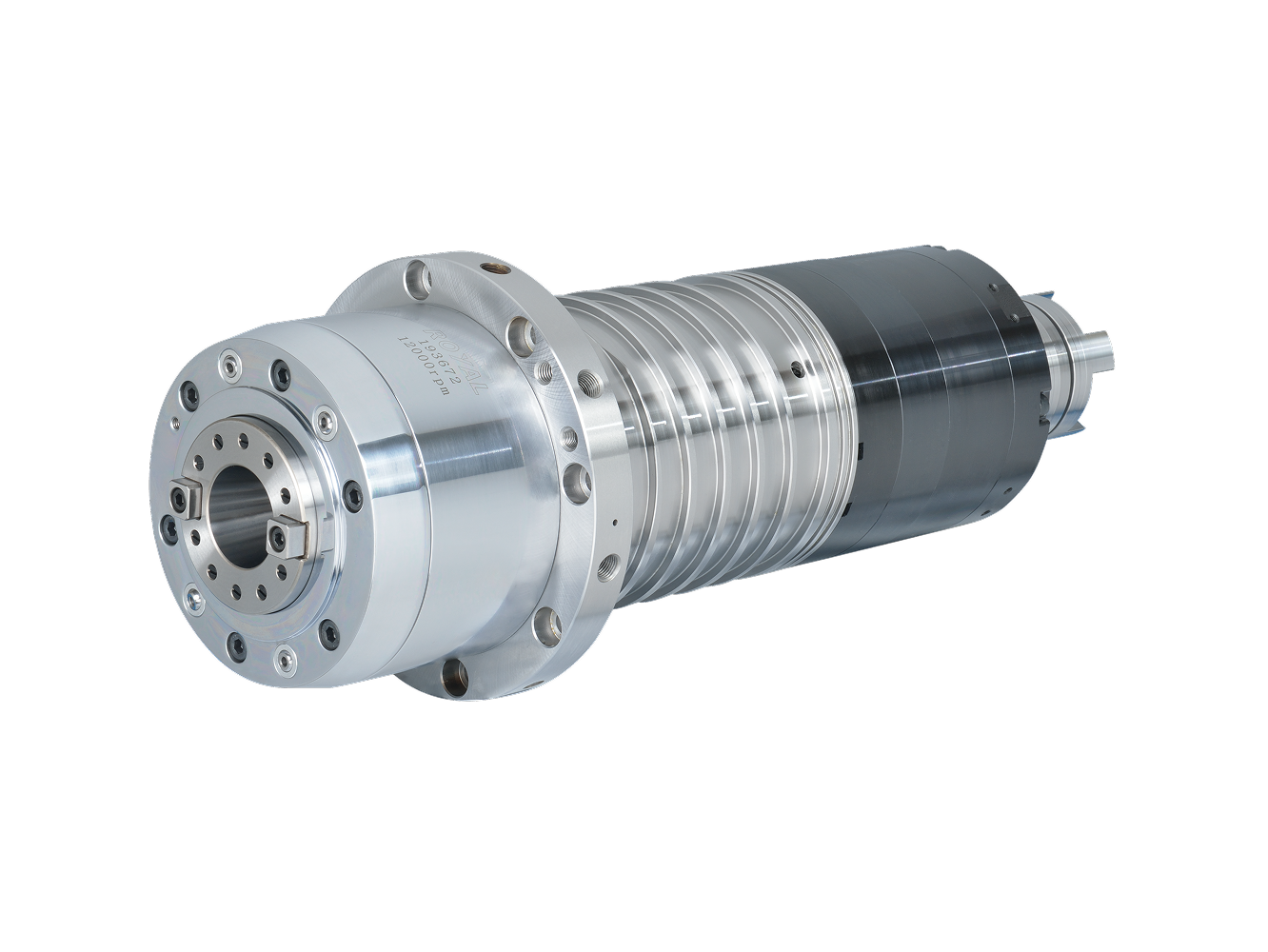

高速直驅主軸
高功率直驅主軸在高速旋轉時可限制振動、噪音和功率損耗，以實現優異的零件表面處理。
有效的切屑排除解決方案
工作台的特殊結構設計提供輕鬆的切屑排除。UA400 工作台的特殊設計和沖洗冷卻系統提供出色的切屑排除效果。

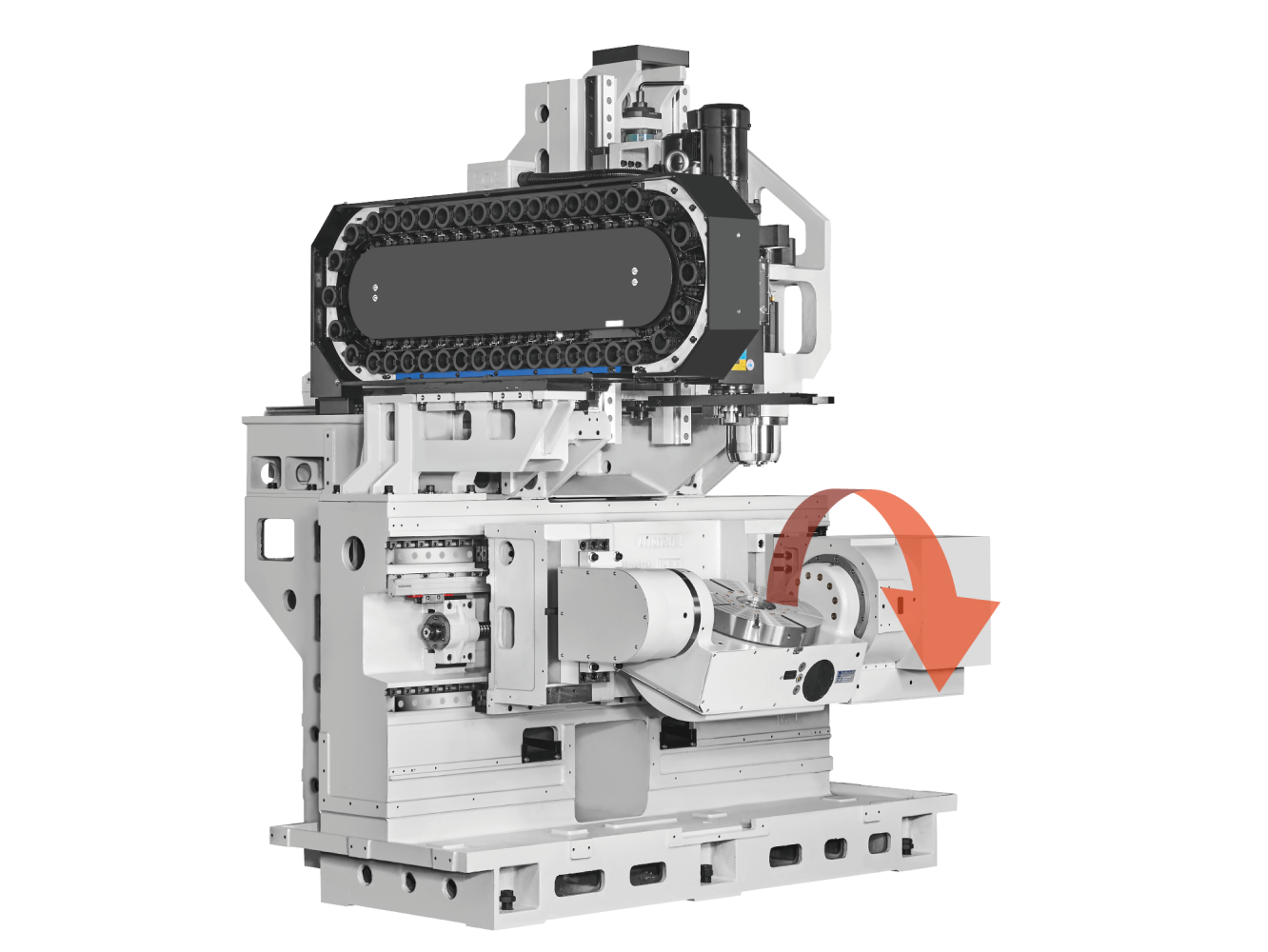

堅固且緊湊的旋轉工作台

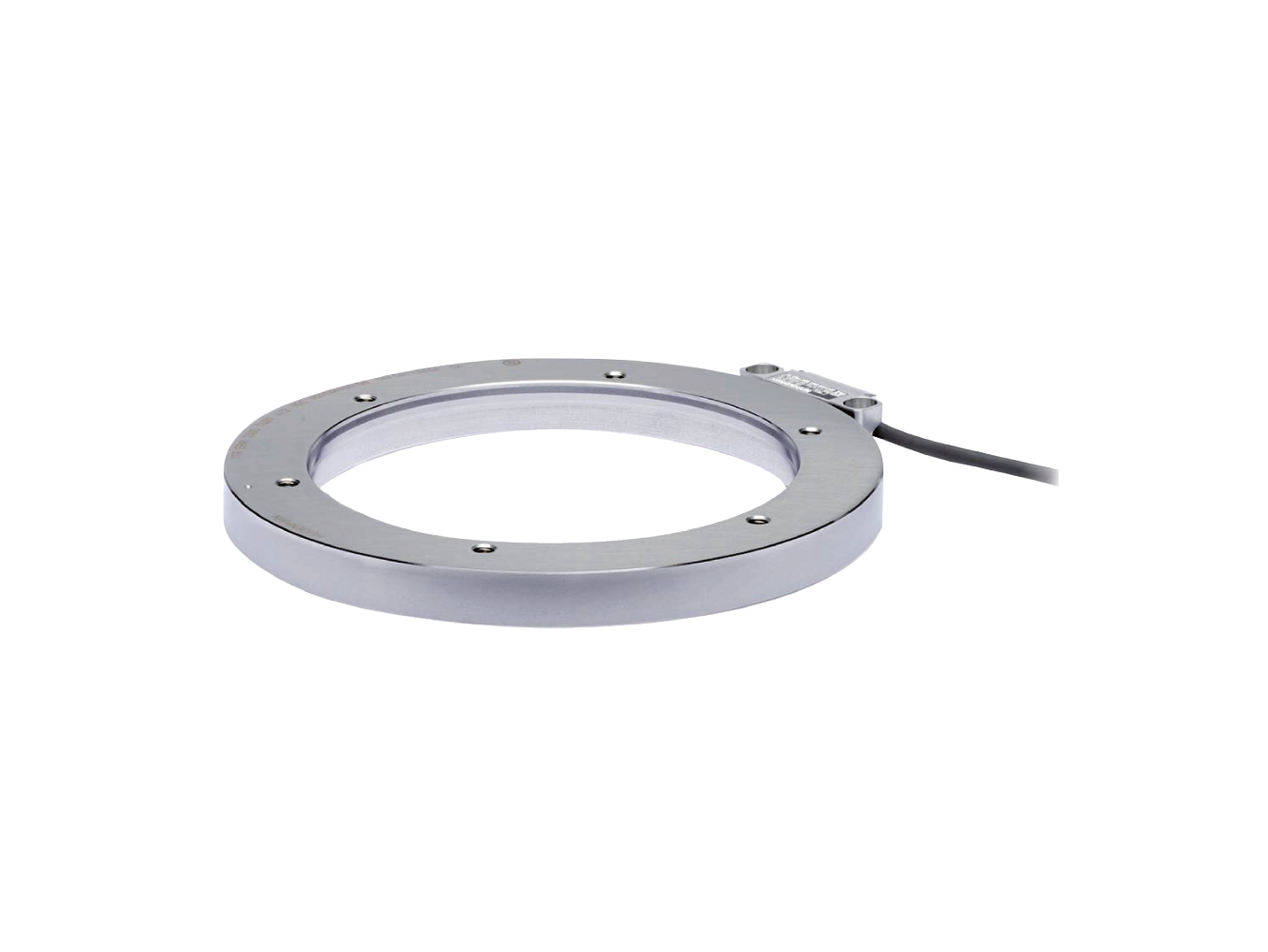

旋轉工作台採用蝸輪傳動，可實現更快的響應速度、更高的扭矩、出色的定位精度和更低的維護需求。A/C軸上安裝的高精度旋轉編碼器確保高精度。
行程
| 項目 | UA400 |
|---|---|
| X軸 | 630 mm |
| Y軸 | 620 mm |
| Z軸 | 510 mm |
| 主軸端面至工作台距離 | 100-610 mm (直接驅動) |
工作台
| 項目 | UA400 |
|---|---|
| 尺寸 | Ø400 mm |
| 最大負載 | 200 kg (水平) / 150 kg(垂直) |
| T型槽 (寬度 × 數量 × 間距) | 12 x 8 x 45° mm |
主軸
| 項目 | UA400 |
|---|---|
| 主軸類型 | 直接驅動 |
| 主軸轉速 | 15,000 rpm |
| 主軸馬達功率 (連續/10分鐘) | 7.5/15 kW |
| 主軸錐度 | BBT40 |
進給率
| 項目 | UA400 |
|---|---|
| X/Y/Z軸快速進給率 | 36 / 36 / 36 m/min |
| 切削進給率 | 1~12,000 mm/min |
自動換刀系統
| 項目 | UA400 |
|---|---|
| 刀庫類型 | 鏈式 |
| 刀具數量 | 40 把 |
| 最大刀具重量 | 7 kg |
| 最大刀具長度 | 280 mm |
| 最大刀具直徑 (相鄰刀位空置) | 75 / 125 mm |
C軸
| 項目 | UA400 |
|---|---|
| 工作台直徑 | Ø 400 mm |
| 旋轉範圍 | 360° |
| 定位精度 | ±5" |
| 旋轉速度 | 756 Nm |
| 工作扭矩 | 22.2 rpm |
A軸
| 項目 | UA400 |
|---|---|
| 旋轉範圍 | -120° ~ +30° |
| 定位精度 | ±5" |
| 旋轉速度 | 22.2 rpm |
| 工作扭矩 | 756 Nm |
空間與系統需求
| 項目 | UA400 |
|---|---|
| 控制器 | FANUC 0iMF-Plus (3+2軸加工) Heidenhain TNC7 (5軸同步) |
| 氣壓 | 6 kgf/cm2 |
| 電力消耗 | 60 KVA |
| 機器淨重 | 9500 Kg |
| 最大佔地面積 (寬 × 長 × 高) | 4,418 x 2,966 x 3,184 mm |
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF-Plus 控制器（3+2軸加工） |
| 2 | HEIDENHAIN TNC7 控制器（5軸同步加工） |
| 3 | 15,000轉/分，BBT40，直接驅動主軸 |
| 4 | 40T，機械臂式刀庫 |
| 5 | 主軸冷卻系統 |
| 6 | 主軸油氣潤滑裝置 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統 |
| 9 | 主軸錐孔吹氣 |
| 10 | 全封閉防護罩 |
| 11 | 清洗槍和氣槍 |
| 12 | 冷卻液箱和冷卻液沖洗系統 |
| 13 | 工作燈 |
| 14 | 三色信號燈 |
| 15 | 空調 |
| 16 | 旋轉A/C軸編碼器 |
| 17 | 地基墊和螺栓套件 |
| 18 | 手動脈衝產生器 |
| 19 | 操作手冊、PLC和電路圖 |
| 20 | RS232、RJ45介面 |
| 21 | 刮板式排屑機 |
| 22 | 工具套件 |
| 編號 | 選配配件 |
|---|---|
| 1 | 線性光學尺（X/Y/Z） |
| 2 | 主軸內冷卻系統（30/70巴） |
| 3 | 油霧切削裝置 |
| 4 | 油霧收集器 |
| 5 | 自動刀具長度測量系統 |
| 6 | 自動工件測量系統 |
| 7 | 變壓器 |
| 8 | 主軸熱補償 |
| 9 | CE安全標準 |
