Takumi VT 系列鑽攻中心加工中心，專為小至中型零件及高精度模具的輕量快速加工而設計。憑藉高精度與高速加工能力，VT 系列能夠滿足包括 3C、電子及汽車產業在內的多元加工需求。其緊湊的機床佔地面積，大幅提升工廠空間利用率。

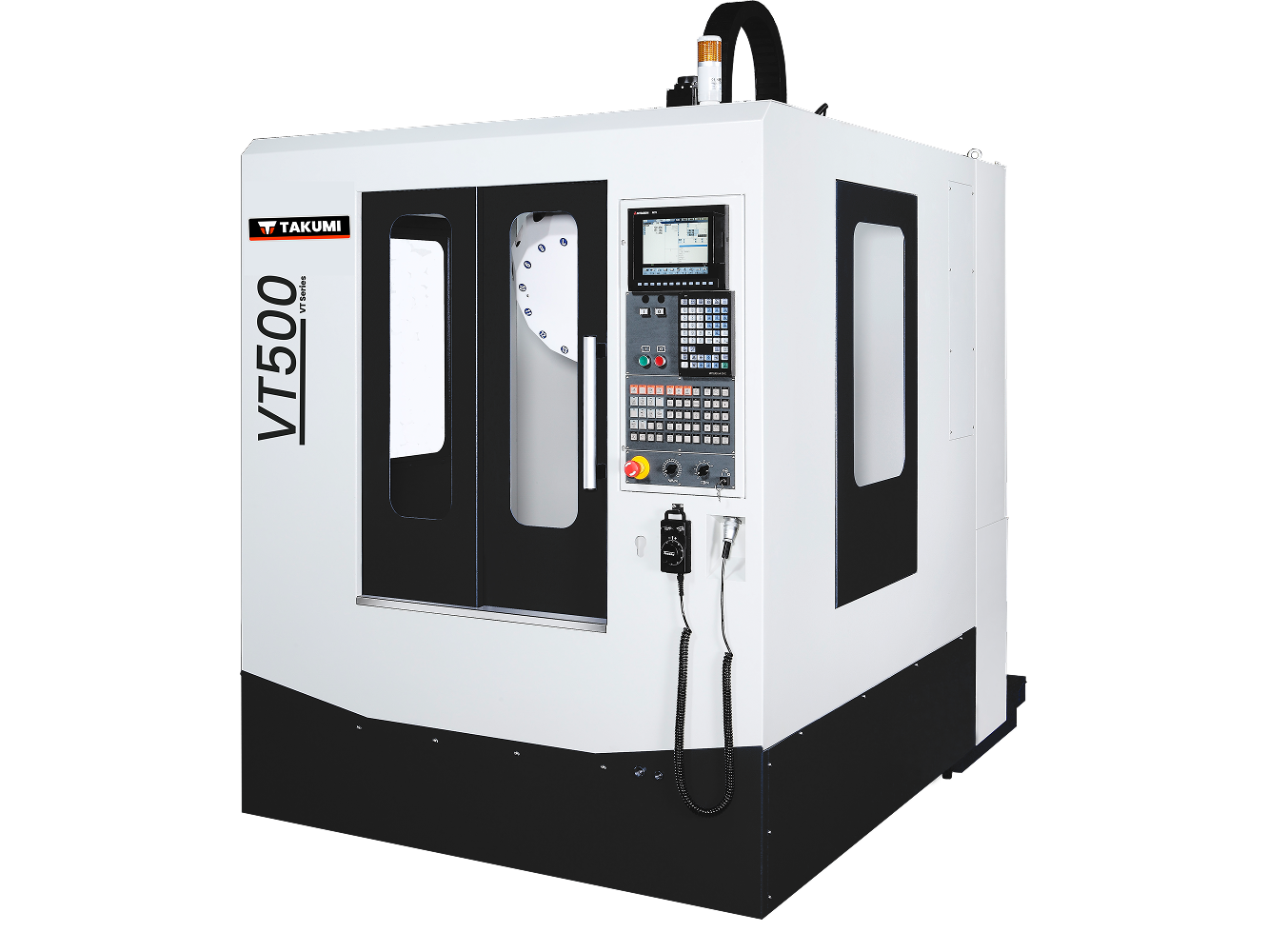

VT500
VT500
小巧佔地
機器正面尺寸僅為1,700mm，節省工廠空間，提高生產效率。

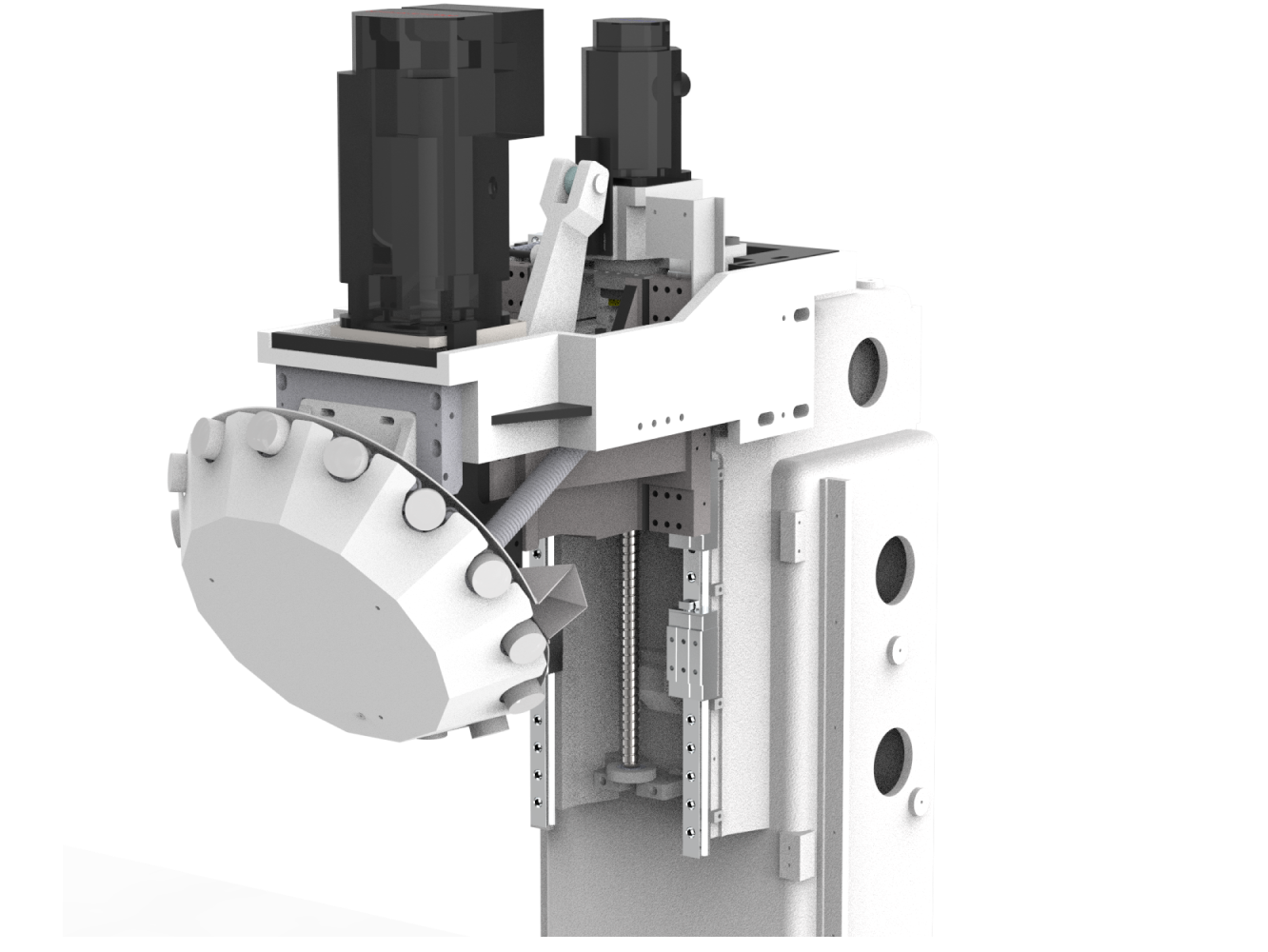

穩定ATC系統
採用機械式換刀設計，優化換刀時間，減少非切削時間。
換刀與Z軸移動同步，確保高速和高生產效率。
行程
| 項目 | 單位 | VT500 |
|---|---|---|
| X軸 | mm | 500 |
| Y軸 | mm | 400 |
| Z軸 | mm | 320 |
| 主軸端面至工作台距離 | mm | 160-480 (短) 260-580 (長) |
工作台
| 項目 | 單位 | VT500 |
|---|---|---|
| 尺寸 | mm | 650 × 400 |
| 最大負載 | kg | 250 |
| T型槽（寬度 × 間距 × 數量） | mm | 14 × 125 × 3 |
主軸
| 項目 | 單位 | VT500 |
|---|---|---|
| 主軸類型 | - | 直結式 |
| 主軸轉速 | rpm | 12 000 (標準) / 20 000 (選配) |
| 馬達功率（連續/間歇） | kW | 3.7 / 5.5 |
| 主軸錐度 | - | BT30 |
進給率
| 項目 | 單位 | VT500 |
|---|---|---|
| 快速移動（X / Y / Z） | m/min | 48 / 48 / 48 |
| 切削進給率 | mm/min | 1 – 10 000 |
| 馬達功率（X / Y / Z） | kW | 1.5 / 1.5 / 2.2 |
自動換刀系統
| 項目 | 單位 | VT500 |
|---|---|---|
| 換刀系統類型 | - | 刀塔式 |
| 刀庫容量 | 支 | 21 |
| 最大刀具直徑 | mm | 80 |
| 最大刀具長度 | mm | 150 |
| 最大刀具重量 | kg | 3 |
空間與系統需求
| 項目 | 單位 | VT500 |
|---|---|---|
| 氣壓 | kgf/cm² | 6 |
| 電力消耗 | kVA | 20 |
| 機器淨重 | kg | 2 500 |
| 編號 | 標準配件 |
|---|---|
| 1 | Fanuc 0iMF-Plus, Type0 10.4” |
| 2 | 12000 rpm, BT30, 直結式 |
| 3 | 21刀, 前置式 |
| 4 | 主軸氣冪 |
| 5 | 切削冷卻系統 |
| 6 | 沖洗冷卻系統 |
| 7 | 手動脈衝產生器 (MPG) |
| 8 | 全防護罩 |
| 9 | 工作燈 |
| 10 | 指示燈 |
| 11 | 基本工具箱 |
| 12 | 電氣箱熱交換器 (風扇型) |
| 13 | 水平調整塊和螺栓 |
| 編號 | 選配配件 |
|---|---|
| 1 | 20000 rpm, BT30, 直結式 |
| 2 | 加長立柱 |
| 3 | 主軸油冷卻器 |
| 4 | 全封閉防護罩 |
| 5 | 排屑輸送機 |
| 6 | 工件測量系統 |
| 7 | 刀具長度測量系統 |
| 8 | 第四軸 |
| 9 | 第五軸 (第四軸+傾斜軸) |
| 10 | 變壓器 |
| 11 | 主軸中心出水 (20bar) |
| 12 | 資料伺服器 2GB |
