BC2116、BC3116
BC2116、BC3116
BC 系列採高穩定性的龍門結構，專為模具和零件加工重切削設計。高剛性的結構設計與多元化的選配手動附加頭，可滿足各種不同加工需求。

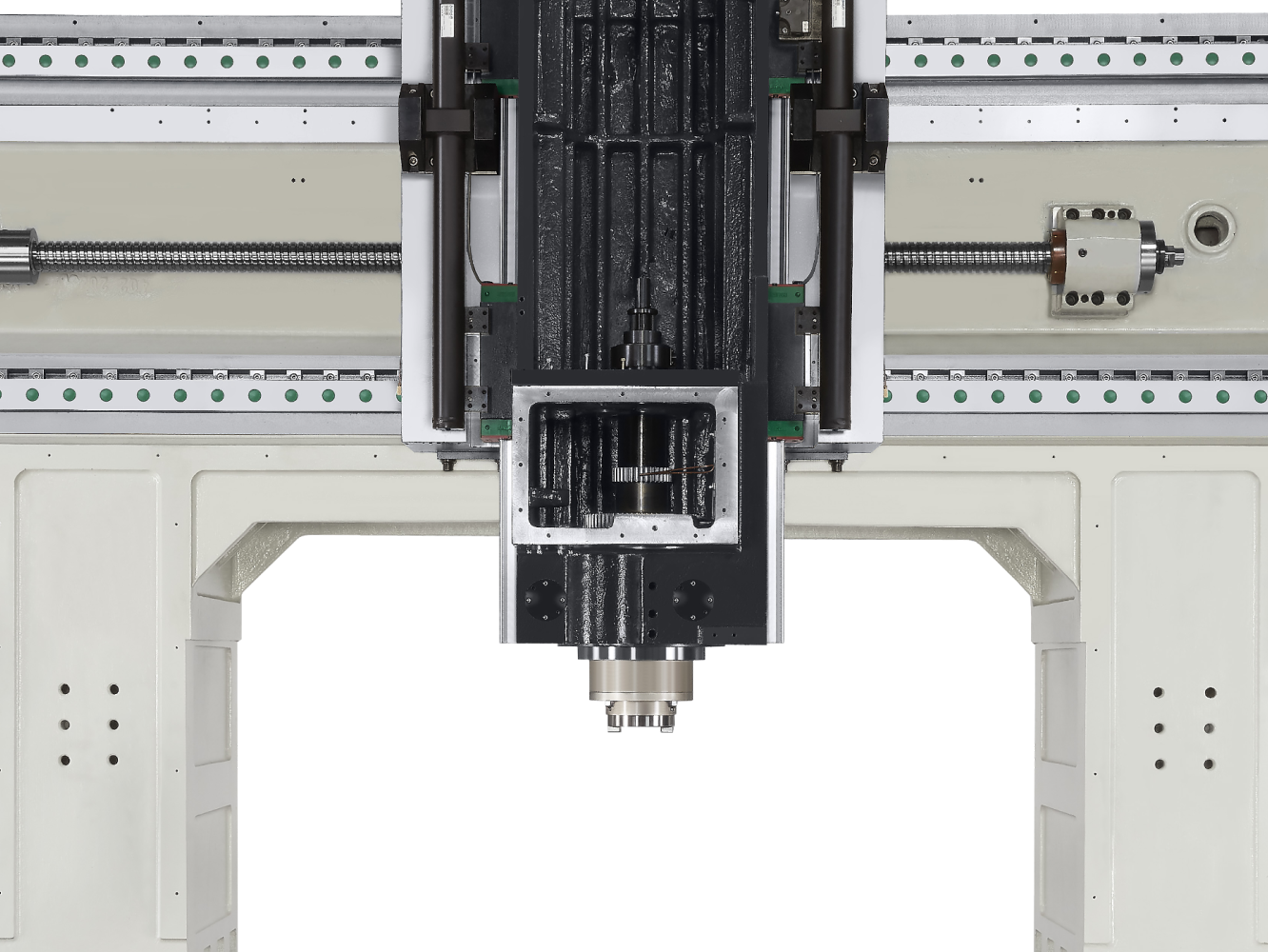

雙柱結構
一體式設計提供更大的重量以吸收切削振動，並增加剛性。與基座的雙重接觸區域消除了 Y 軸的間隙，並減少了機器水平隨時間變化的影響。

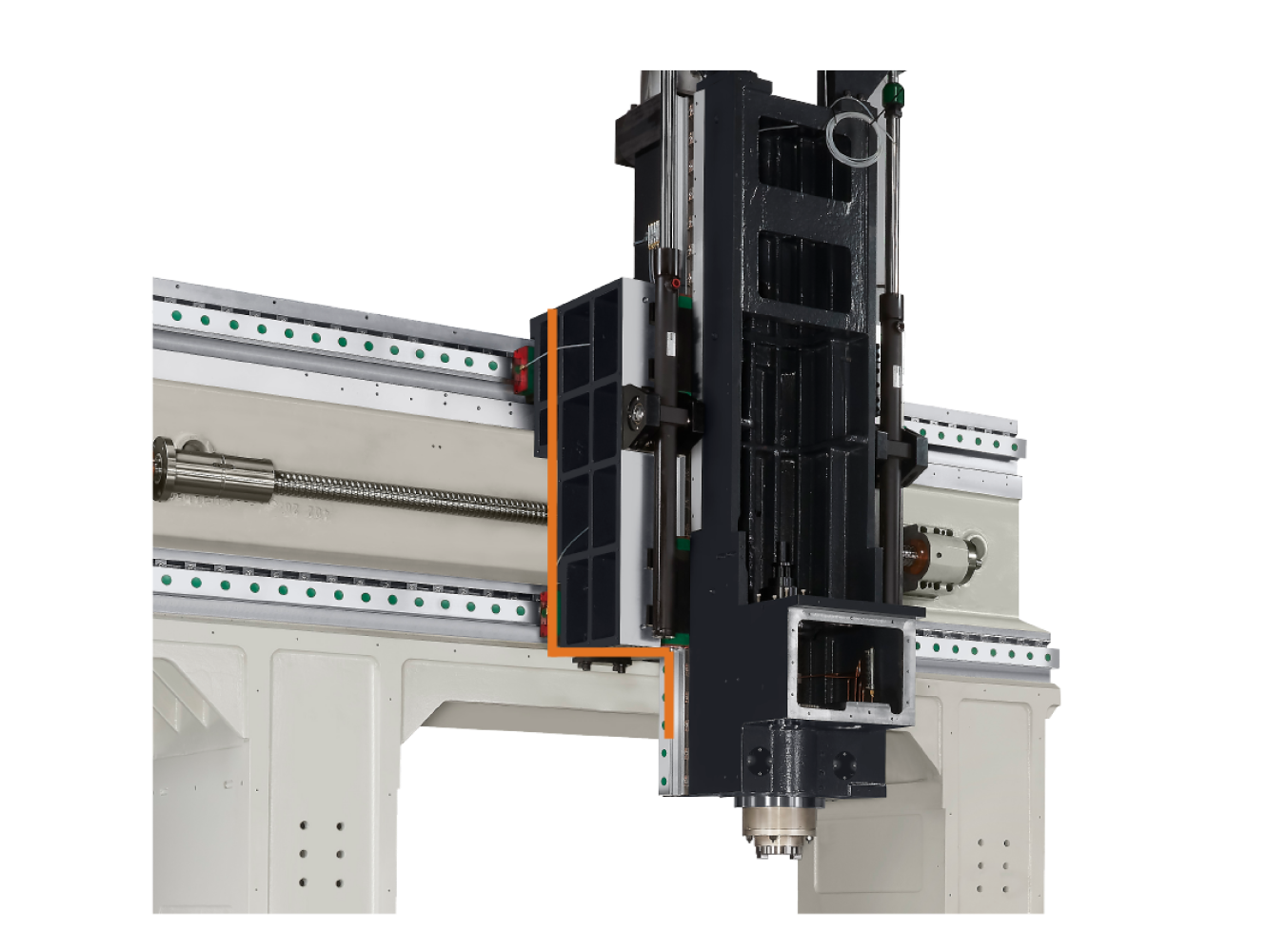

階梯式線軌設計
橫樑箱型結構設計，搭配階梯式線軌配置，縮短刀具接觸點與橫樑間的距離。大跨距鞍座，提供主軸更穩固的
支撐效果，大幅增加切削剛性。確保高速加工下完美的成品品質。
支撐效果，大幅增加切削剛性。確保高速加工下完美的成品品質。
主軸頭雙油壓配重缸設計
Z 軸配置雙油壓配重缸，可減輕馬達荷重，確保運作順暢性和最佳動態精度。

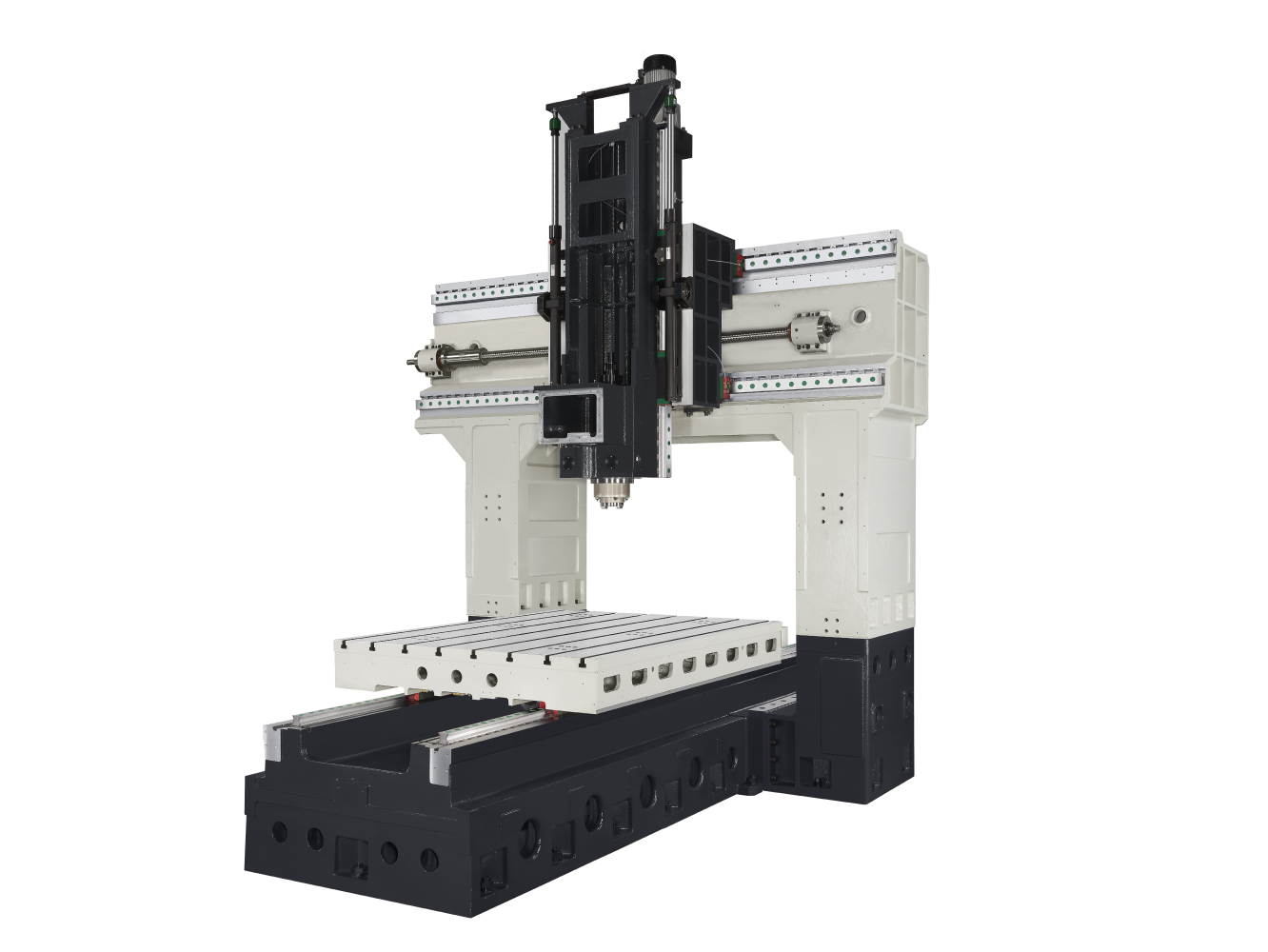

X軸上的大型基座與齒輪傳動
寬大且箱型結構的底座，搭配肋骨強化設計，
大幅提升穩定性。X 軸採用齒輪傳動機構，確
保工作台荷重時的最佳傳動剛性。
行程
| 項目 | 單位 | BC2116 | BC3116 |
|---|---|---|---|
| X軸 | mm | 2100 | 3100 |
| Y軸 | mm | 1600 | 1600 |
| Z軸 | mm | 800 | 800 |
| 主軸端面至工作台距離 | mm | 200 – 1000 | 200 – 1000 |
| 主軸中心至立柱表面距離 | mm | 430 | 430 |
| 立柱間距 | mm | 1700 | 1700 |
工作台
| 項目 | 單位 | BC2116 | BC3116 |
|---|---|---|---|
| 尺寸 | mm | 2000 × 1500 | 3000 × 1500 |
| 最大負載 | kg | 8000 | 10 000 |
| T型槽（寬度 × 間距 × 數量） | mm | 22 × 200 × 8 | 22 × 200 × 8 |
主軸
| 項目 | 單位 | BC2116 | BC3116 |
|---|---|---|---|
| 主軸類型 | - | 齒輪式 | 齒輪式 |
| 主軸轉速 | rpm | 6 000 | 6 000 |
| 馬達功率（連續/間歇） | kW | 22 / 26 | 22 / 26 |
| 主軸錐度 | - | BT50 | BT50 |
進給率
| 項目 | 單位 | BC2116 | BC3116 |
|---|---|---|---|
| 快速移動（X / Y / Z） | m/min | 24 / 24 / 15 | 24 / 24 / 15 |
| 切削進給率 | mm/min | 10 000 | 10 000 |
| 馬達功率（X / Y / Z） | kW | 7 / 7 / 4 | 7 / 7 / 4 |
自動換刀系統
| 項目 | 單位 | BC2116 | BC3116 |
|---|---|---|---|
| 換刀系統類型 | - | 刀臂式 | 刀臂式 |
| 刀庫容量 | 把 | 24 | 24 |
| 最大刀具直徑/相鄰空位 | mm | 125 / 215 | 125 / 215 |
| 最大刀具長度 | mm | 400 | 400 |
| 最大刀具重量 | kg | 15 | 15 |
| 刀具柄部 | - | BT50 | BT50 |
空間與系統需求
| 項目 | 單位 | BC2116 | BC3116 |
|---|---|---|---|
| 氣壓 | kgf/cm² | 6 | 6 |
| 電力消耗 | kVA | 55 | 55 |
| 機器淨重 | kg | 24 000 | 28 000 |
BC2116
| 編號 | 標準配件 |
|---|---|
| 1 | Fanuc 0iMF-Plus 10.4" 控制器 |
| 2 | 6000rpm，BT50，齒輪式主軸 |
| 3 | 24刀，BT50，刀臂式刀庫 |
| 4 | 雙油壓缸及氮氣蓄壓輔助配重系統 |
| 5 | 主軸吹氣裝置 |
| 6 | 切削吹氣 |
| 7 | 主軸油冷機 |
| 8 | 主軸齒輪箱冷卻系統 |
| 9 | 切削冷卻液系統 |
| 10 | 自動集中潤滑系統（油） |
| 11 | 全封閉式防護罩（不含頂蓋） |
| 12 | 工作照明燈 |
| 13 | 三色工作指示燈 |
| 14 | 淸潔水槍/空氣槍 |
| 15 | 工作台兩側螺旋式捲削螺桿 |
| 16 | 切削輸送機 |
| 17 | 標準水箱 |
| 18 | MPG 手搖輪 |
| 19 | 電氣箱熱交換器 |
| 20 | 維護工具 |
| 21 | 調平墊塊和螺絲 |
| 22 | 使用手冊 |
| 23 | 油水分離器 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱 M830，15" 控制器 |
| 2 | 10000rpm，BBT50，直結式主軸 |
| 3 | 32刀，刀臂式刀庫 |
| 4 | Z 軸行程 1000mm |
| 5 | 主軸中心出水 (30bar) |
| 6 | 三軸螺桿中空冷卻 |
| 7 | 三軸光學尺 (X/Y/Z) |

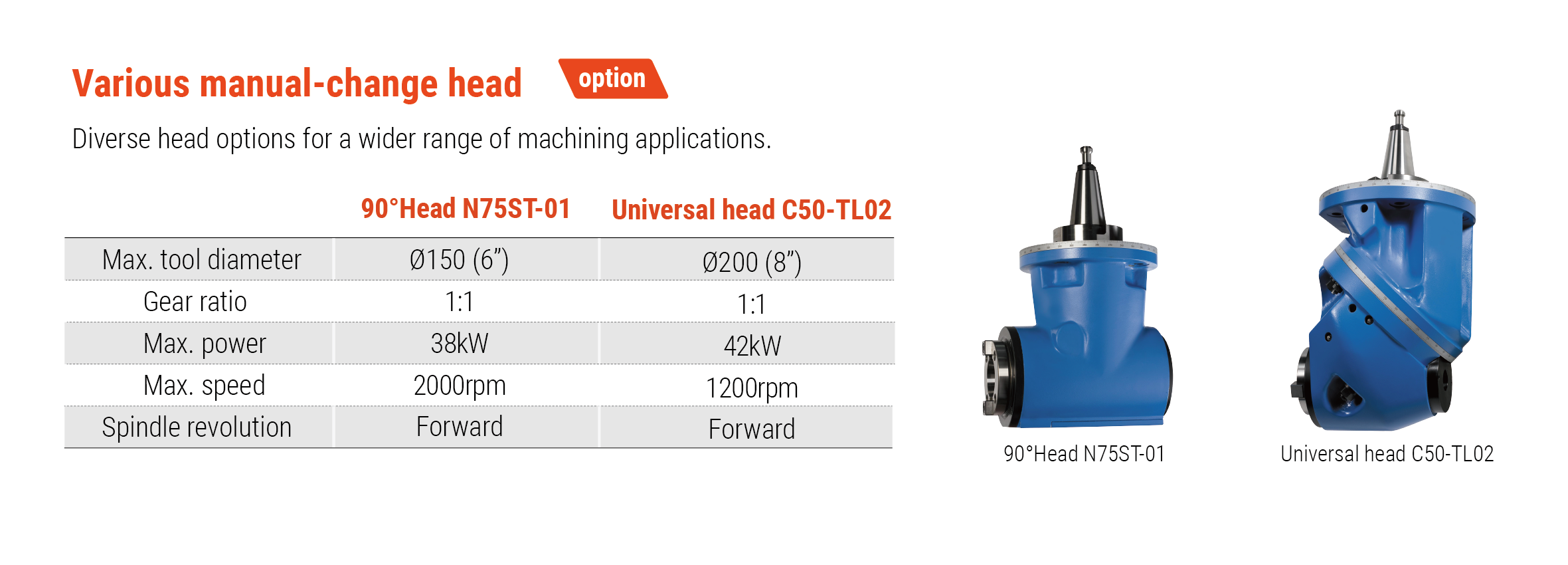

| 8 | 手動 90° 頭 |
| 9 | 萬向頭 |
| 10 | 油霧回收裝置 |
| 11 | 切削油霧裝置 |
| 12 | 刀具長度測量 |
| 13 | 工件測量 |
| 14 | 變壓器 |
| 15 | CE認證 |
BC3116
| 編號 | 標準配件 |
|---|---|
| 1 | Fanuc 0iMF-Plus 10.4" 控制器 |
| 2 | 6000rpm，BT50，齒輪式主軸 |
| 3 | 24刀，BT50，刀臂式刀庫 |
| 4 | 雙油壓缸及氮氣蓄壓輔助配重系統 |
| 5 | 主軸吹氣裝置 |
| 6 | 切削吹氣 |
| 7 | 主軸油冷機 |
| 8 | 主軸齒輪箱冷卻系統 |
| 9 | 切削冷卻液系統 |
| 10 | 自動集中潤滑系統（油） |
| 11 | 全封閉式防護罩（不含頂蓋） |
| 12 | 工作照明燈 |
| 13 | 三色工作指示燈 |
| 14 | 淸潔水槍/空氣槍 |
| 15 | 工作台兩側螺旋式捲削螺桿 |
| 16 | 切削輸送機 |
| 17 | 標準水箱 |
| 18 | MPG 手搖輪 |
| 19 | 電氣箱熱交換器 |
| 20 | 維護工具 |
| 21 | 調平墊塊和螺絲 |
| 22 | 使用手冊 |
| 23 | 油水分離器 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱 M830，15" 控制器 |
| 2 | 10000rpm，BBT50，直結式主軸 |
| 3 | 32刀，刀臂式刀庫 |
| 4 | Z 軸行程 1000mm |
| 5 | 主軸中心出水 (30bar) |
| 6 | 三軸螺桿中空冷卻 |
| 7 | 三軸光學尺 (X/Y/Z) |
| 8 | 手動 90° 頭 |
| 9 | 萬向頭 |
| 10 | 油霧回收裝置 |
| 11 | 切削油霧裝置 |
| 12 | 刀具長度測量 |
| 13 | 工件測量 |
| 14 | 變壓器 |
| 15 | CE認證 |
