G600、G1000

Takumi G 系列高速石墨銑床，為石墨加工提供最佳解決方案。其獨特設計結合了優化的機械結構、高響應軸向傳動系統、低振動及優異的熱控主軸，實現乾淨且乾燥的加工環境，確保高精度、優良的表面品質及動態加工性能。

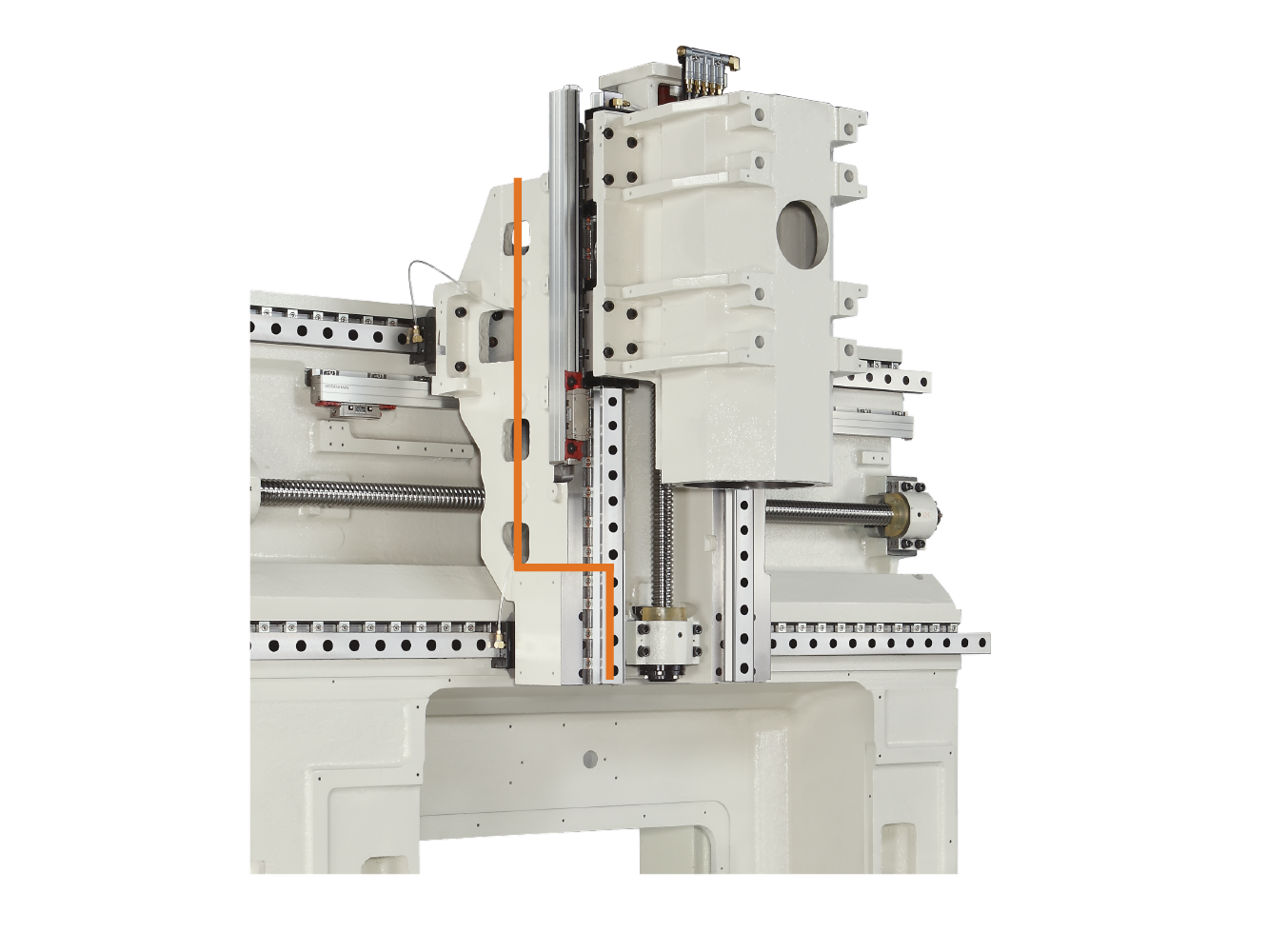

優異的樑上梯狀結構

橋樑採用「梯狀設計」的頭部鑄件和鞍座，增加了剛性，減少了懸垂，並消除了頭部偏轉。Y軸橫向導軌鞍座承載恆定重量，可以在保持優異零件表面光潔度的同時實現更快的切割。

高效真空系統(G600)：

真空系統設計在台面上，配備2個6英寸收集軟管，可在不干擾工具的情況下抽取石墨粉塵。

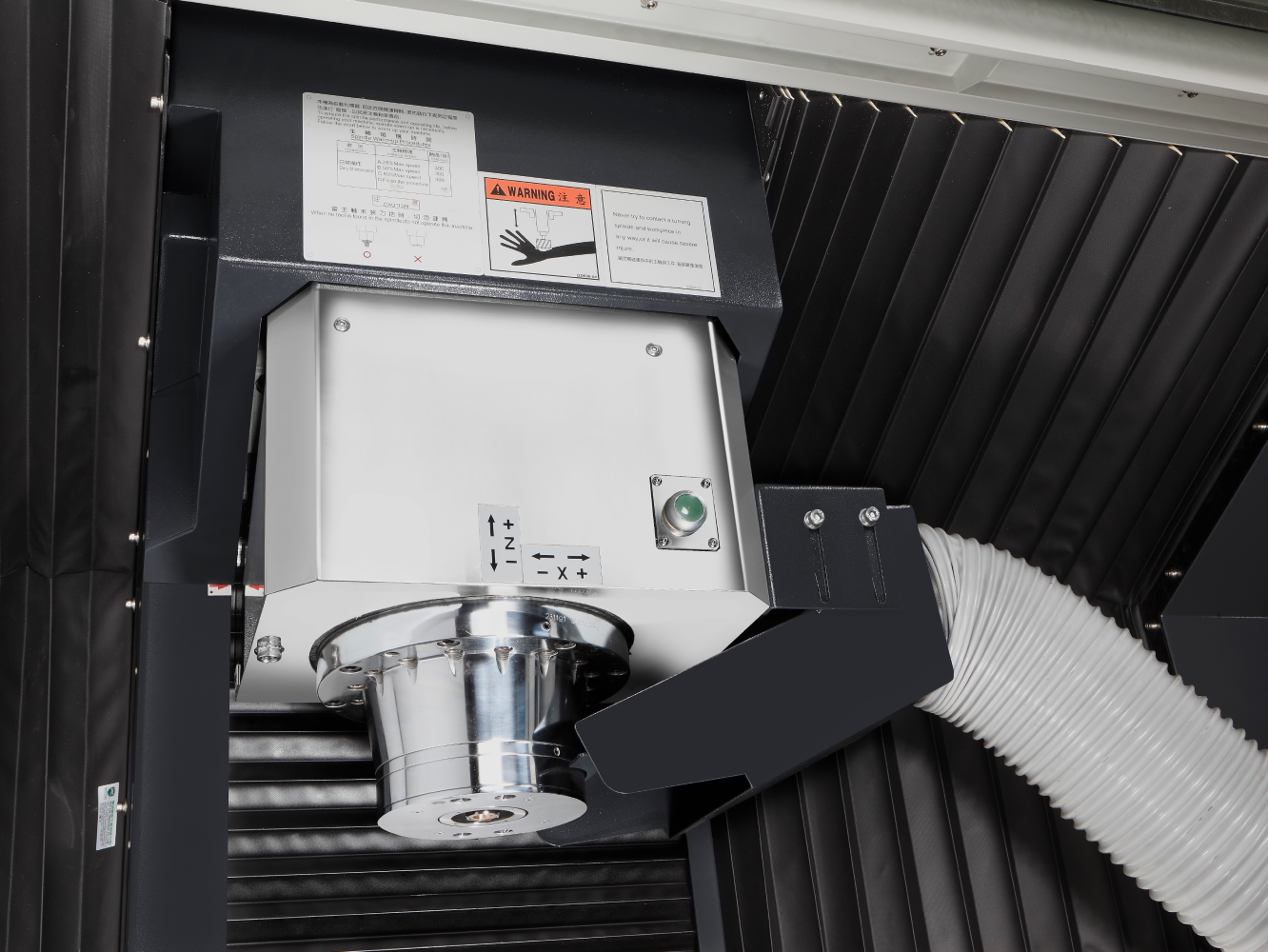

高效真空系統(G1000)：

由於吸塵噴嘴到工具尖端的距離最小，吸塵效率高達83%。

行程

項目	單位	G600	G1000
X軸	mm	600	1020
Y軸	mm	600	700
Z軸	mm	350	500
主軸端面至工作台距離	mm	120-470	180-680
立柱間距	mm	680	1080

工作台

項目	單位	G600	G1000
尺寸	mm	600 × 600	1050 × 700
最大負載	kg	500	800
T型槽（寬度 × 間距 × 數量）	mm	14 × 100 × 6	18 × 125 × 6

主軸

項目	單位	G600	G1000
主軸類型	-	內藏式	內藏式
主軸轉速	rpm	30 000	18 000
馬達功率（連續/間歇）	kW	10 / 12 (Cont./S6-40%)	18.5 / 30 (Cont./S3-25%)
主軸錐度	-	HSK-E40	HSK-A63

進給率

項目	單位	G600	G1000
快速移動（X / Y / Z）	m/min	30 / 30 / 30	32 / 32 / 32
切削進給率	mm/min	20 000	20 000
馬達功率（X / Y / Z）	kW	1.6 / 1.6 / 3.0	4.5 / 4.5 / 4.5

自動換刀系統

項目	單位	G600	G1000
換刀系統類型	-	傘式	傘式
刀庫容量	支	20	16
最大刀具直徑/相鄰刀位空位	mm	75 / 100	105 / 120
最大刀具長度	mm	200	250
最大刀具重量	kg	1.5	3

空間與系統需求

項目	單位	G600	G1000
氣壓	kgf/cm²	6	6
電力消耗	kVA	30	50
機器淨重	kg	5 500	9 100
