V10、V11、V12、V15、V18、V20、V22、V32
V10、V11、V12、V15、V18、V20、V22、V32
V 系列擁有多種靈活版本，包括 V10、V11、V12、V15、V20、V22 及 V32，能夠處理各類應用的多樣工件。V 系列設計強調重切削能力與強勁的切削性能。

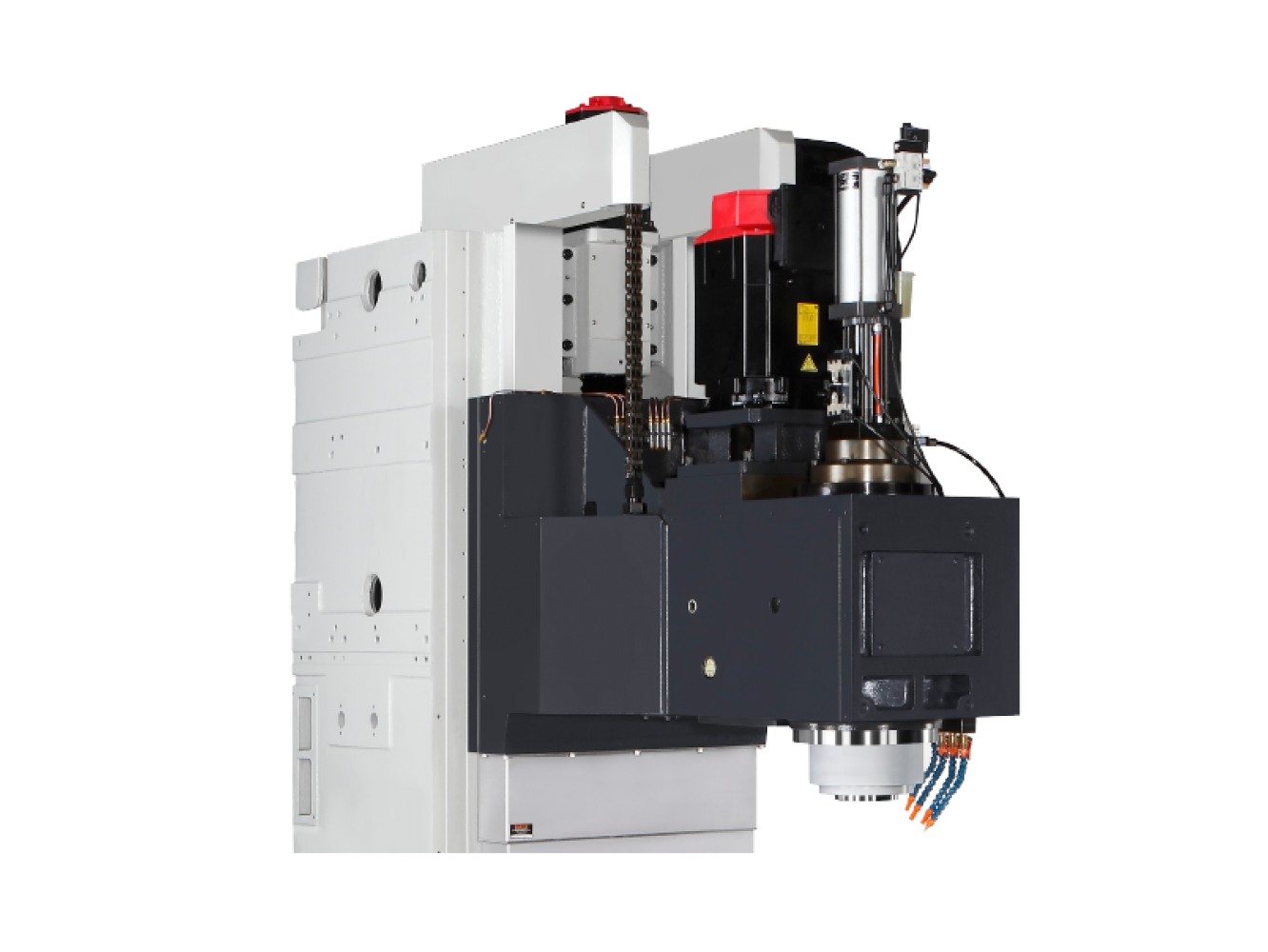

主軸頭平衡配重設計
機台配備導向平衡系統，可消除振動並為延伸的主軸頭結構提供平穩支撐，從而實現優異的零件表面光潔度。

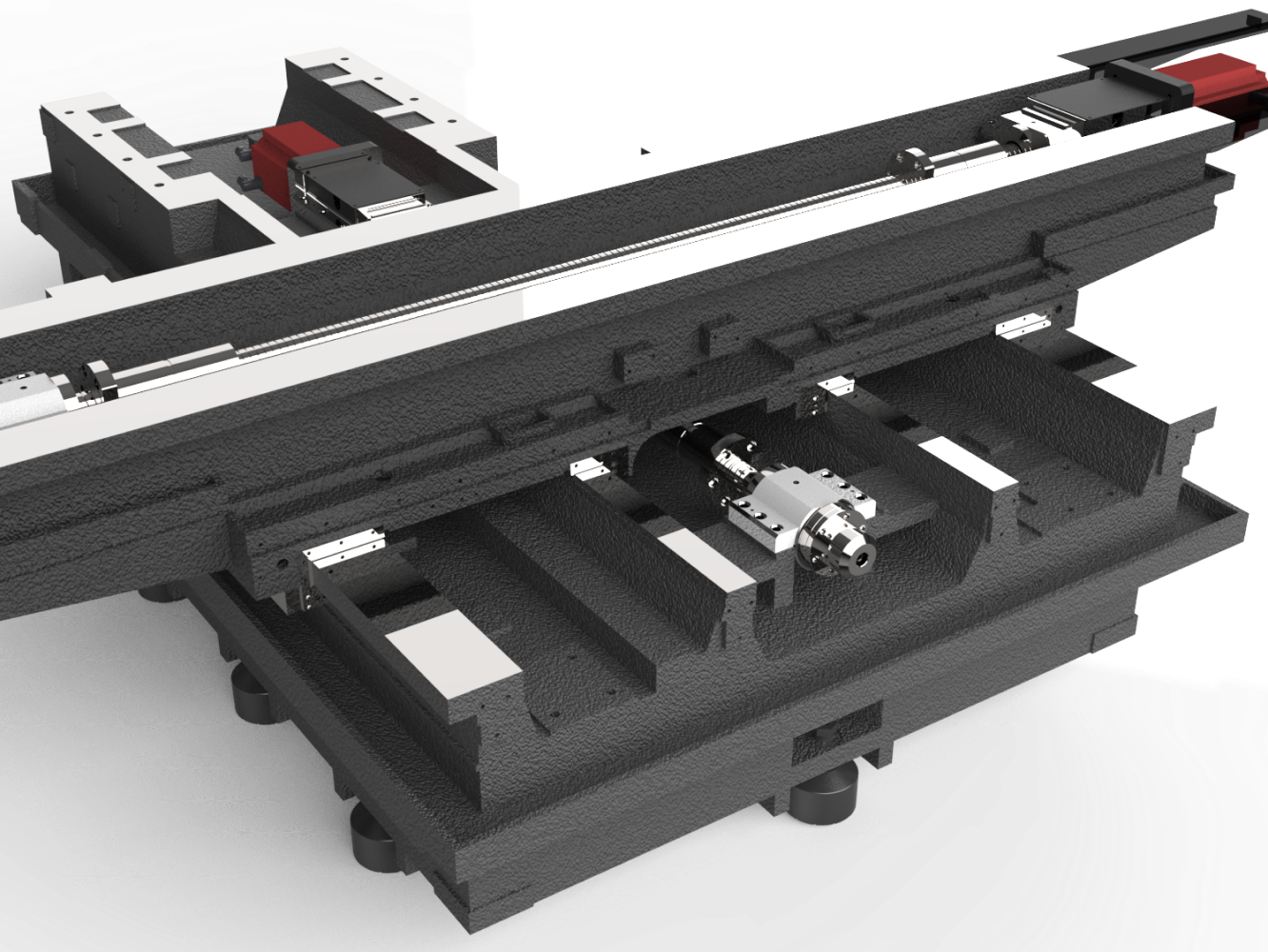

高剛性箱型導軌結構
V系列配備全軸向箱型導軌。V10-V20配備4個箱型導軌，而V22-V32配備6個箱型導軌。這確保了優異的重切削性能、穩定性和最小化振動。

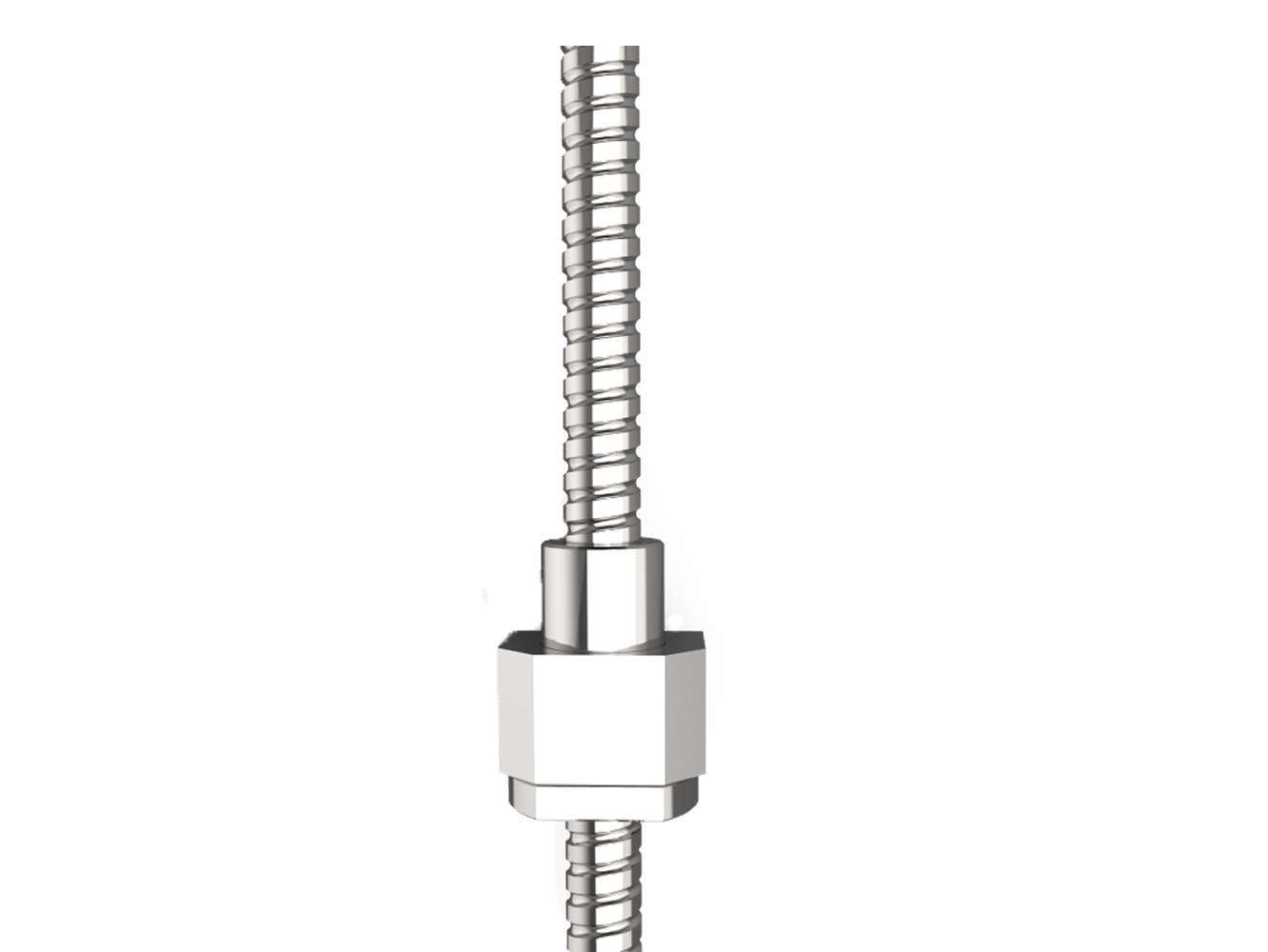

高品質滾珠螺桿
V系列配備高精度滾珠螺桿，具有高負載能力，同時在重切削時提供高耐用性和剛性。
行程
左右滑動
| 項目 | 單位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| X軸 | mm | 1000 | 1100 | 1200 | 1524 | 1800 | 2000 | 2200 | 3200 |
| Y軸 | mm | 660 | 660 | 660 | 762 | 850 | 1066 | 1066 | 1066 |
| Z軸 | mm | 610 | 610 | 610 | 720 | 750 | 750 | 750 | 750 |
| 主軸端面至工作台距離 | mm | 150-760 | 150-760 | 150-760 | 150-870 | 200-950 | 200-950 | 200-950 | 200-950 |
| 主軸端面至Z軸導軌距離 | mm | 700 | 700 | 700 | 820 | 920 | 1120 | 1120 | 1120 |
工作台
左右滑動
| 項目 | 單位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 尺寸 | mm | 1050 × 650 | 1150 × 650 | 1250 × 650 | 1600 × 760 | 1900 × 850 | 2200 × 1025 | 2200 × 1025 | 3200 × 1025 |
| 最大負載 | kg | 1000 | 1100 | 1200 | 1500 | 2000 | 2000 | 3000 | 4500 |
| T型槽（寬度 × 間距 × 數量） | mm | 18 × 100 × 5 | 18 × 100 × 5 | 18 × 100 × 5 | 22 × 150 × 5 | 22 × 150 × 5 | 22 × 150 × 7 | 22 × 150 × 7 | 22 × 150 × 7 |
主軸
左右滑動
| 項目 | 單位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 主軸類型 | - | 直接驅動 | 齒輪 | 直接驅動 | 齒輪 | 齒輪 | 齒輪 | 齒輪 | 齒輪 |
| 主軸轉速 | rpm | 12 000 | 8 000 | 12 000 | 6 000 | 6 000 | 6 000 | 6 000 | 6 000 |
| 馬達功率（連續/間歇） | kW | 7.5 / 15 | 11 / 18.5 | 7.5 / 15 | 15 / 18.5 | 15 / 18.5 | 22 / 26 | 22 / 26 | 22 / 26 |
| 主軸錐度 | - | BBT40 | BT50 | BBT40 | BT50 | BT50 | BT50 | BT50 | BT50 |
進給率
左右滑動
| 項目 | 單位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 快速移動（X / Y / Z） | m/min | 24 / 24 / 20 | 24 / 24 / 20 | 24 / 24 / 20 | 18 / 18 / 16 | 16 / 16 / 14 | 14 / 14 / 12 | 14 / 14 / 12 | 14 / 14 / 10 |
| 切削進給率 | mm/min | 1–8 000 | 1–8 000 | 1–8 000 | 1–5 000 | 1–5 000 | 1–5 000 | 1–5 000 | 1–5 000 |
| 馬達功率（X / Y / Z） | kW | 2.7 / 2.7 / 2.7 | 2.7 / 4.0 / 4.0 | 2.7 / 4.0 / 4.0 | 4.0 / 7.0 / 4.0 | 4.0 / 7.0 / 4.0 | 7.0 / 7.0 / 7.0 | 7.0 / 7.0 / 7.0 | 7.0 / 6.0 / 7.0 |
自動換刀系統
左右滑動
| 項目 | 單位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 換刀系統類型 | - | 擺臂式 | 擺臂式 | 擺臂式 | 擺臂式 | 擺臂式 | 擺臂式 | 擺臂式 | 擺臂式 |
| 刀庫容量 | 支 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| 最大刀具直徑 / 相鄰空位 | mm | 75 / 150 | 75 / 150 | 75 / 150 | 105 / 220 | 105 / 200 | 105 / 210 | 105 / 210 | 110 / 220 |
| 最大刀具長度 | mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 最大刀具重量 | kg | 7 | 15 | 7 | 15 | 15 | 15 | 15 | 15 |
| 刀具柄部 | - | BT40 | BT50 | BT40 | BT50 | BT50 | BT50 | BT50 | BT50 |
| 拉桿 | - | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 |
空間與系統需求
左右滑動
| 項目 | 單位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 氣壓 | kgf/cm² | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| 電力消耗 | kVA | 35 | 35 | 35 | 35 | 45 | 50 | 50 | 50 |
| 機器淨重 | kg | 7 900 | 8 000 | 8 100 | 14 000 | 16 000 | 22 000 | 24 500 | 27 000 |
V10
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 12000轉/分，BBT40，直接驅動主軸 |
| 3 | 24刀，BBT40，無臂式刀庫 |
| 4 | 主軸氣吹 |
| 5 | 切削氣吹 |
| 6 | 主軸冷卻器 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統（油） |
| 9 | 全封閉防護罩 |
| 10 | 工作燈 |
| 11 | 指示燈 |
| 12 | 沖洗槍和氣槍 |
| 13 | 冷卻液箱和冷卻液沖洗系統 |
| 14 | 主軸油冷卻器 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | RJ45和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 水平調整塊和螺栓 |
| 20 | 操作手冊 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80M80A 10.4"控制器 |
| 2 | 海德漢TNC620 |
| 3 | 12000轉/分，BBT40，皮帶式主軸 |
| 4 | 32刀，40刀，BT40 |
| 5 | X/Y軸滾珠螺桿冷卻 |
| 6 | 油水分離器 |
| 7 | 油霧切削裝置 |
| 8 | 油霧收集器 |
| 9 | 線性光學尺（3軸） |
| 10 | 工件測量系統 |
| 11 | 刀具長度測量系統 |
| 12 | 第四軸旋轉工作台 |
| 13 | 鋼帶式排屑機 |
| 14 | 變壓器 |
| 15 | 攻牙潤滑裝置 |
| 16 | CE認證（僅限CE區域） |
V11
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF控制器 |
| 2 | 8000轉/分，BT50，齒輪式主軸 |
| 3 | 24刀，BT50，無臂式刀庫 |
| 4 | 主軸氣吹 |
| 5 | 切削氣吹 |
| 6 | 主軸冷卻器 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統（油） |
| 9 | 全封閉防護罩 |
| 10 | 工作燈 |
| 11 | 指示燈 |
| 12 | 沖洗槍和氣槍 |
| 13 | 冷卻液箱和冷卻液沖洗系統 |
| 14 | 主軸油冷卻器 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | RJ45和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 水平調整塊和螺栓 |
| 20 | 操作手冊 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 12000轉/分，BT50，皮帶式主軸 |
| 3 | 32刀/BT50 |
| 4 | X/Y軸滾珠螺桿冷卻 |
| 5 | 油水分離器 |
| 6 | 油霧切削裝置 |
| 7 | 油霧收集器 |
| 8 | 線性光學尺（3軸） |
| 9 | 工件測量系統 |
| 10 | 刀具長度測量系統 |
| 11 | 第四軸旋轉工作台 |
| 12 | 鋼帶式排屑機 |
| 13 | 變壓器 |
| 14 | 攻牙潤滑裝置 |
| 15 | CE認證（僅限CE區域） |
V12
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 12000轉/分，BBT40，直接驅動主軸 |
| 3 | 24刀，BBT40，無臂式刀庫 |
| 4 | 主軸氣吹 |
| 5 | 切削氣吹 |
| 6 | 主軸油冷卻器 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統（油） |
| 9 | 全封閉防護罩 |
| 10 | 工作燈 |
| 11 | 指示燈 |
| 12 | 沖洗槍和氣槍 |
| 13 | 冷卻液箱和冷卻液沖洗系統 |
| 14 | 手動脈衝產生器（MPG） |
| 15 | RJ45和RS-232C介面 |
| 16 | 電氣櫃熱交換器 |
| 17 | 工具包 |
| 18 | 水平調整塊和螺栓 |
| 19 | 操作手冊 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德漢TNC 620 |
| 3 | 6000轉/分，BT50，齒輪式主軸 |
| 4 | 32刀和40刀，BT40，BT50 |
| 5 | X/Y軸滾珠螺桿冷卻 |
| 6 | 油水分離器 |
| 7 | 油霧切削裝置 |
| 8 | 油霧收集器 |
| 9 | 線性光學尺（3軸） |
| 10 | 工件測量系統 |
| 11 | 刀具長度測量系統 |
| 12 | 第四軸旋轉工作台 |
| 13 | 鋼帶式排屑機 |
| 14 | 變壓器 |
| 15 | 攻牙潤滑裝置 |
| 16 | CE認證（僅限CE區域） |
V15
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000轉/分，BT50，齒輪式主軸 |
| 3 | 24刀，BT50，無臂式刀庫 |
| 4 | 主軸氣吹 |
| 5 | 切削氣吹 |
| 6 | 主軸油冷卻器 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統（油） |
| 9 | 全封閉防護罩 |
| 10 | 工作燈 |
| 11 | 指示燈 |
| 12 | 沖洗槍和氣槍 |
| 13 | 冷卻液箱和冷卻液沖洗系統 |
| 14 | Y軸兩側螺旋排屑器 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | RJ45和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 水平調整塊和螺栓 |
| 20 | 操作手冊 |
| 21 | 鋼帶式排屑機 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德漢TNC 620 |
| 3 | 8000轉/分，BT50，皮帶式主軸 |
| 4 | 32刀，BT50 |
| 5 | X/Y軸滾珠螺桿冷卻 |
| 6 | 油水分離器 |
| 7 | 油霧切削裝置 |
| 8 | 油霧收集器 |
| 9 | 線性光學尺（3軸） |
| 10 | 工件測量系統 |
| 11 | 刀具長度測量系統 |
| 12 | 第四軸旋轉工作台 |
| 13 | 變壓器 |
| 14 | 攻牙潤滑裝置 |
| 15 | CE認證（僅限CE區域） |
V18
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000轉/分，BT50，齒輪式主軸 |
| 3 | 24刀，BT50，無臂式刀庫 |
| 4 | 主軸氣吹 |
| 5 | 切削氣吹 |
| 6 | 主軸冷卻器 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統（油） |
| 9 | 全封閉防護罩 |
| 10 | 鋼帶式排屑機 |
| 11 | 工作燈 |
| 12 | 指示燈 |
| 13 | 冷卻液箱和冷卻液沖洗系統 |
| 14 | 沖洗槍和氣槍 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | RJ45和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 水平調整塊和螺栓 |
| 20 | 操作手冊 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德漢TNC 620 |
| 3 | 8000轉/分，BT50，皮帶式主軸 |
| 4 | 32刀，BT50，有臂式刀庫 |
| 5 | X/Y軸滾珠螺桿冷卻 |
| 6 | 油水分離器 |
| 7 | 油霧切削裝置 |
| 8 | 油霧收集器 |
| 9 | 線性光學尺（3軸） |
| 10 | 工件測量系統 |
| 11 | 刀具長度測量系統 |
| 12 | 第四軸旋轉工作台 |
| 13 | 刮板式排屑機 |
| 14 | 變壓器 |
| 15 | 刀具內冷卻接頭 |
| 16 | 攻牙潤滑裝置 |
| 17 | CE認證（僅限CE區域） |
V20
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000轉/分，BT50，齒輪式主軸 |
| 3 | 24刀，BT50，無臂式刀庫 |
| 4 | 主軸氣吹 |
| 5 | 切削氣吹 |
| 6 | 主軸冷卻器 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統（油） |
| 9 | 全封閉防護罩 |
| 10 | 鋼帶式排屑機 |
| 11 | 工作燈 |
| 12 | 指示燈 |
| 13 | 冷卻液箱和冷卻液沖洗系統 |
| 14 | 沖洗槍和氣槍 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | RJ45和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 水平調整塊和螺栓 |
| 20 | 操作手冊 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80控制器 |
| 2 | 海德漢TNC 620 |
| 3 | 32刀，BT50，有臂式刀庫 |
| 4 | X/Y軸滾珠螺桿冷卻 |
| 5 | 油水分離器 |
| 6 | 油霧切削裝置 |
| 7 | 油霧收集器 |
| 8 | 線性光學尺（3軸） |
| 9 | 工件測量系統 |
| 10 | 刀具長度測量系統 |
| 11 | 第四軸旋轉工作台 |
| 12 | 變壓器 |
| 13 | 攻牙潤滑裝置 |
| 14 | CE認證（僅限CE區域） |
V22
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000轉/分，BT50，齒輪式主軸 |
| 3 | 24刀，BT50，無臂式刀庫 |
| 4 | 主軸氣吹 |
| 5 | 切削氣吹 |
| 6 | 主軸冷卻器 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統（油） |
| 9 | 全封閉防護罩 |
| 10 | 鋼帶式排屑機 |
| 11 | 工作燈 |
| 12 | 指示燈 |
| 13 | 沖洗槍和氣槍 |
| 14 | 冷卻液箱和冷卻液沖洗系統 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | RJ45和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 水平調整塊和螺栓 |
| 20 | 操作手冊 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德漢TNC 620 |
| 3 | 32刀，BT50，有臂式刀庫 |
| 4 | X/Y軸滾珠螺桿冷卻 |
| 5 | 油水分離器 |
| 6 | 油霧切削裝置 |
| 7 | 油霧收集器 |
| 8 | 線性光學尺（3軸） |
| 9 | 工件測量系統 |
| 10 | 刀具長度測量系統 |
| 11 | 第四軸旋轉工作台 |
| 12 | 變壓器 |
| 13 | 攻牙潤滑裝置 |
| 14 | CE認證（僅限CE區域） |
V32
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000轉/分，BT50，齒輪式主軸 |
| 3 | 24刀，BT50，無臂式刀庫 |
| 4 | 主軸氣吹 |
| 5 | 切削氣吹 |
| 6 | 主軸冷卻器 |
| 7 | 切削冷卻系統 |
| 8 | 集中式自動潤滑系統（油） |
| 9 | 全封閉防護罩 |
| 10 | 鋼帶式排屑機 |
| 11 | 工作燈 |
| 12 | 指示燈 |
| 13 | 沖洗槍和氣槍 |
| 14 | 冷卻液箱和冷卻液沖洗系統 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | RJ45和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 水平調整塊和螺栓 |
| 20 | 操作手冊 |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德漢TNC 620 |
| 3 | 32刀，BT50，有臂式刀庫 |
| 4 | X/Y軸滾珠螺桿冷卻 |
| 5 | 油水分離器 |
| 6 | 油霧切削裝置 |
| 7 | 油霧收集器 |
| 8 | 線性光學尺（3軸） |
| 9 | 工件測量系統 |
| 10 | 刀具長度測量系統 |
| 11 | 第四軸旋轉工作台 |
| 12 | 變壓器 |
| 13 | 攻牙潤滑裝置 |
| 14 | CE認證（僅限CE區域） |
