UC250x、U320x
UC250x、U320x
Takumi UC 系列五軸立式加工中心，專為市場上小型及中型零件的高精度精加工而設計，適用於動態模具、汽車、航空航天、醫療及訂製加工等領域。UC 系列機床佔地面積緊湊，能夠加工長度最多達 430 毫米、重量最高達 200 公斤的工件。

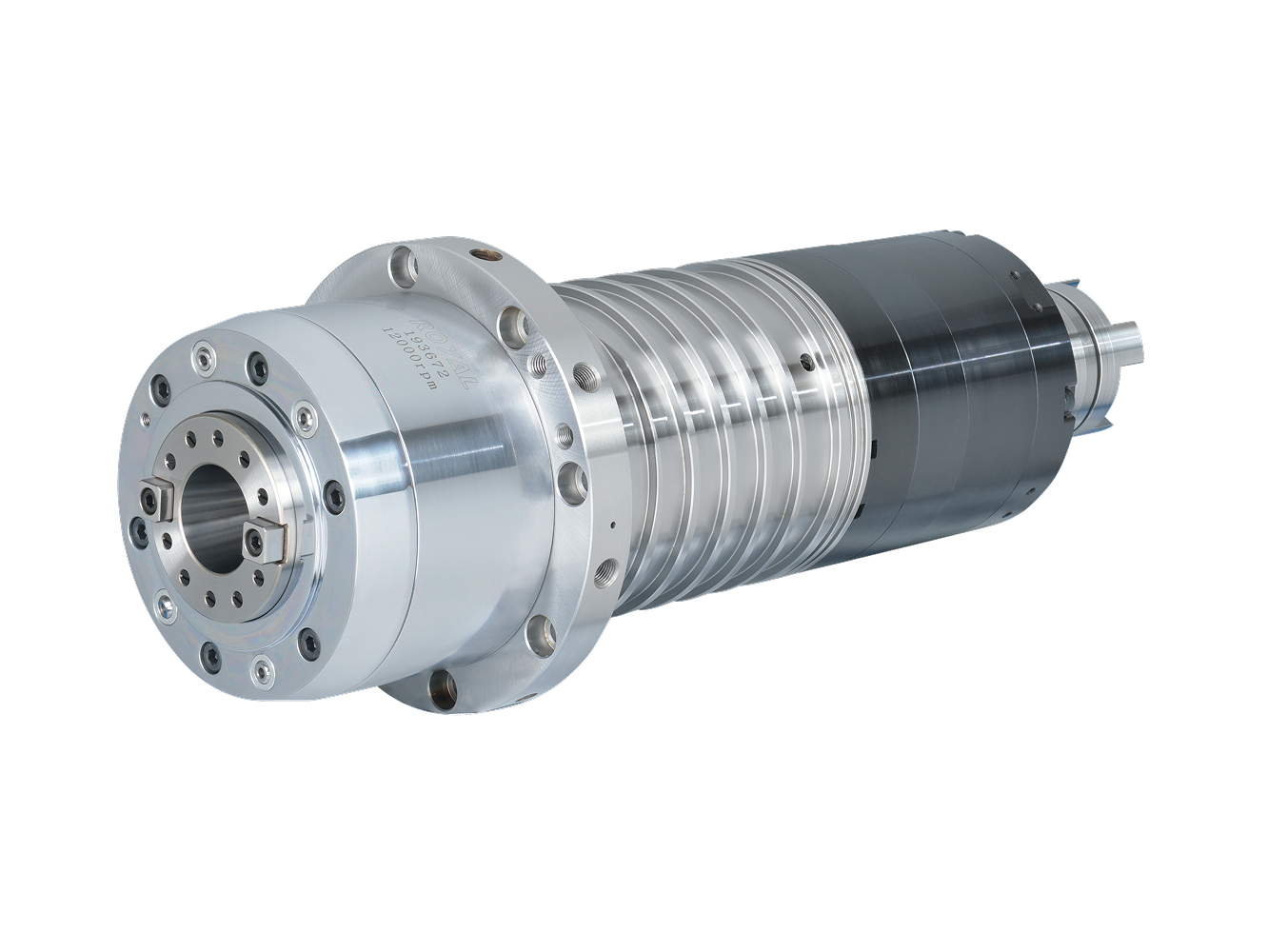

高速直驅主軸
高功率直驅主軸在高速旋轉時限制振動、噪音和功率損耗，以實現優異的零件表面光潔度。

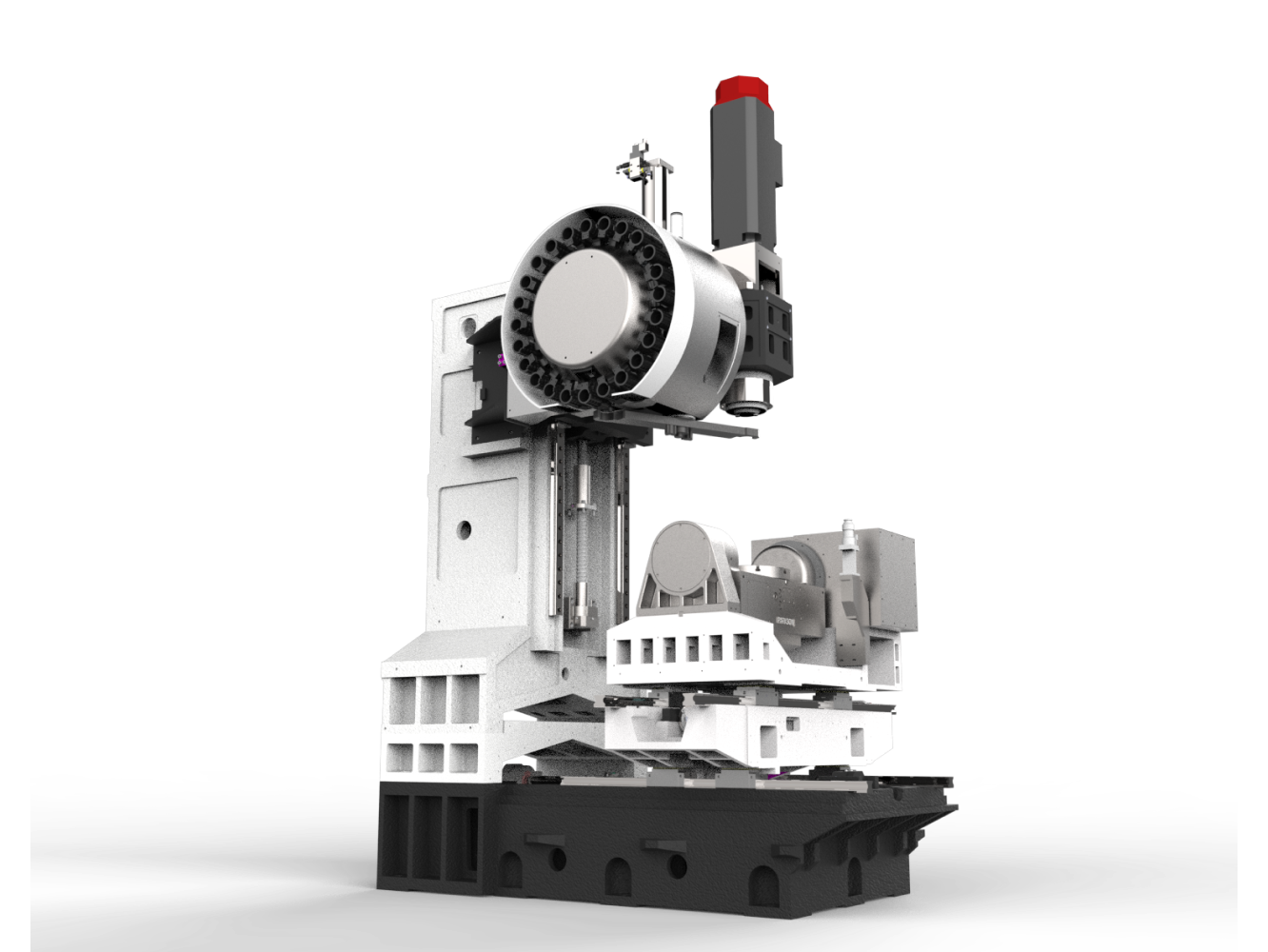

高剛性結構
床身、立柱、鞍座和其他主要鑄件均採用米漢納鑄鐵製成，並通過熱處理消除內部應力，以確保最佳的結構穩定性和定位精度。

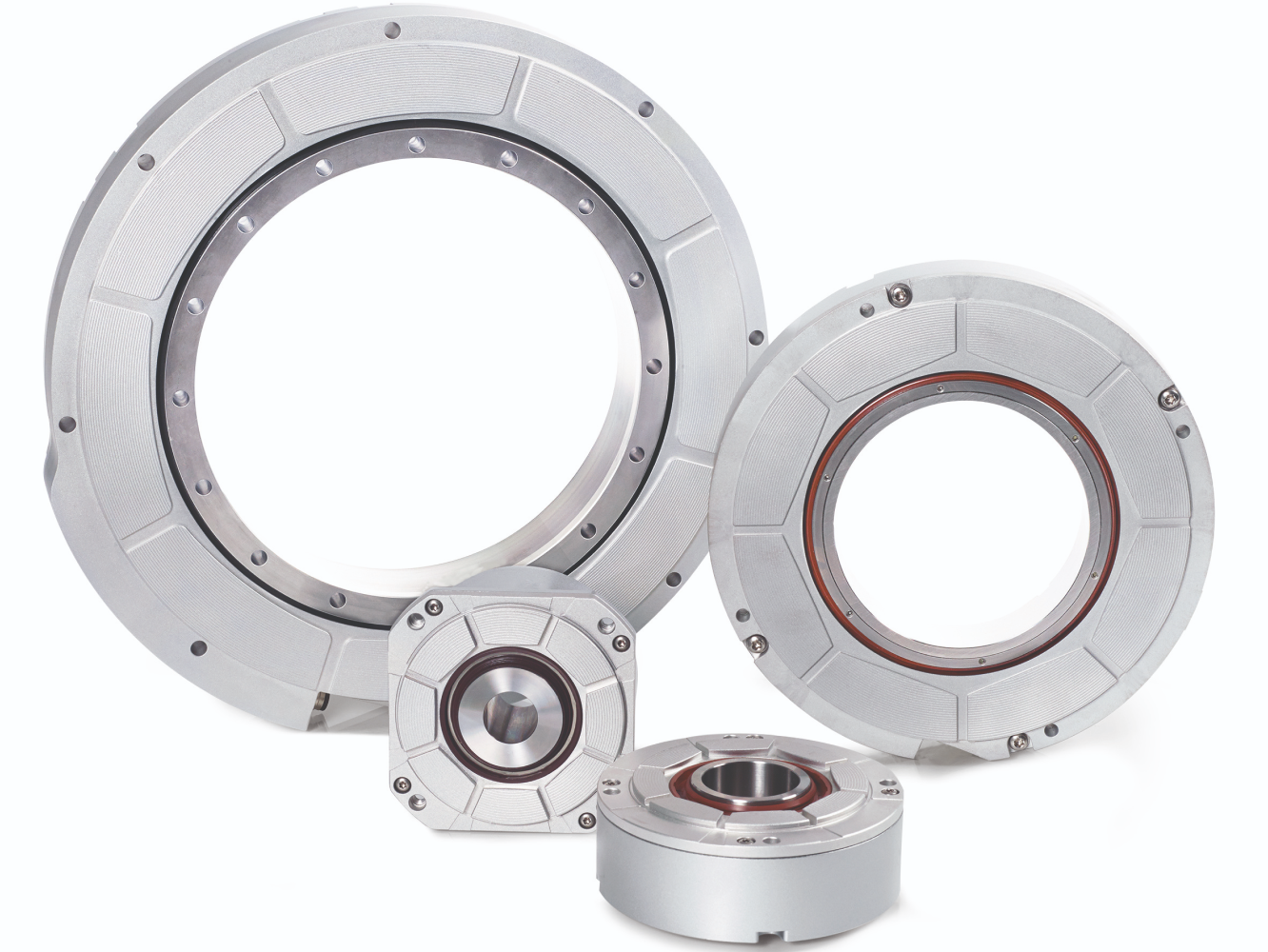

A/C軸旋轉編碼器作為標準配備
兩個軸都配備了海德漢旋轉編碼器，可實現精確的±5角秒定位精度。
旋轉軸的精度是競爭機型的兩倍，可在遠離旋轉中心加工時實現更高的精度性能。
行程
| 項目 | 單位 | UC250x | UC320x |
|---|---|---|---|
| X軸 | mm | 440 | 560 |
| Y軸 | mm | 520 | 610 |
| Z軸 | mm | 610 | 520 |
| 主軸端面至工作台距離 | mm | 65 – 675 | 90 – 610 |
工作台
| 項目 | 單位 | UC250x | UC320x |
|---|---|---|---|
| 尺寸 | mm | Ø250 | Ø320 |
| 工作台負載能力 | kg | 0° : 100 / 90° : 75 | 0° : 200 / 90° : 100 |
| T型槽（寬度 × 數量） | mm | N°4 WIDTH 12-90° | N°4 WIDTH 12-90° |
主軸
| 項目 | 單位 | UC250x | UC320x |
|---|---|---|---|
| 主軸類型 | - | 直結式 | 直結式 |
| 主軸轉速 | rpm | 15 000 | 15 000 |
| 主軸馬達功率 | kW | 9 / 15 (S3-25%) | 9 / 15 (S3-25%) |
| 主軸錐度 | - | BBT40 | BBT40 |
進給率
| 項目 | 單位 | UC250x | UC320x |
|---|---|---|---|
| 快速移動（X/Y/Z） | m/min | 36 / 36 / 24 | 36 / 36 / 24 |
| 切削進給率 | mm/min | 12 000 | 12 000 |
| 三軸馬達功率 (X/Y/Z) | kW | 3.0 / 4.0 / 4.0 | 3.0 / 4.0 / 4.0 |
旋轉軸
| 項目 | 單位 | UC250x | UC320x |
|---|---|---|---|
| 旋轉台直徑 | mm | Ø250 | Ø320 |
| 旋轉範圍 | ° | 360 | 360 |
| 定位精度 | 秒 | ±5 | ±5 |
| 旋轉速度 | rpm | 33.3 | 22.2 |
| 旋轉扭矩 | Nm | 720 | 720 |
傾斜軸
| 項目 | 單位 | UC250x | UC320x |
|---|---|---|---|
| 旋轉範圍 | ° | +30 ~ -120 | +30 ~ -120 |
| 定位精度 | 秒 | ±5 | ±5 |
| 旋轉速度 | rpm | 22.5 | 16.7 |
| 旋轉扭矩 | Nm | 1080 | 1440 |
自動換刀系統與刀庫
| 項目 | 單位 | UC250x | UC320x |
|---|---|---|---|
| 刀庫類型 | - | 機械臂式 | 機械臂式 |
| 刀庫容量 | 支 | 24 | 24 |
| 最大刀具直徑 / 相鄰空位 | mm | 75 / 125 | 75 / 125 |
| 最大刀具長度 | mm | 280 | 280 |
| 最大刀具重量 | kg | 7 | 7 |
空間與系統需求
| 項目 | 單位 | UC250x | UC320x |
|---|---|---|---|
| 冷卻液槽容量 | L | 360 | 360 |
| 氣壓 | kgf/cm² | 6 | 6 |
| 電力消耗 | kVA | 40 | 75 |
| 機器淨重 | kg | 6 700 | 7 100 |
UC250x
| 編號 | 標準配件 |
|---|---|
| 1 | Fanuc 0iMF-Plus 10.4"控制器 |
| 2 | 15000 rpm，BBT40 直結式主軸 |
| 3 | 24T，手臂式刀庫 |
| 4 | 旋轉軸編碼器 |
| 5 | 主軸油潤滑系統 |
| 6 | 主軸冷卻系統 |
| 7 | 中央自動潤滑系統 |
| 8 | 主軸錐度氣吹系統 |
| 9 | 切削冷卻系統 |
| 10 | 全封閉防護罩 |
| 11 | 清洗槍和氣槍 |
| 12 | 冷卻液箱和冷卻液沖洗系統 |
| 13 | 螺旋式排屑機 |
| 14 | 油水分離器 |
| 15 | 工作燈 |
| 16 | 三色信號燈 |
| 17 | 電氣箱熱交換器 |
| 18 | 地基墊和螺栓套件 |
| 19 | 工具套件 |
| 20 | 操作手冊 |
| 21 | CE 認證 |
| 編號 | 選配配件 |
|---|---|
| 1 | Fanuc 31iMB / Heidenhain TNC620 / Takumi PC 控制台 |
| 2 | 32T |
| 3 | 三軸線性光學尺 |
| 4 | 電氣櫃空調（Heidenhain） |
| 5 | 刮板式排屑機 |
| 6 | 鋼帶式排屑機 |
| 7 | 主軸氣冷系統 |
| 8 | 主軸冷卻液系統（30bar） |
| 9 | 切削油霧冷卻裝置 |
| 10 | 油霧收集裝置 |
| 11 | 主軸熱補償系統 |
| 12 | 自動刀具長度測量系統 |
| 13 | 自動工件測量系統 |
| 14 | 安全門 |
| 15 | 變壓器 |
UC320x
| 編號 | 標準配件 |
|---|---|
| 1 | Fanuc 0iMF-Plus 10.4"控制器 |
| 2 | 15000 rpm，BBT40 直結式主軸 |
| 3 | 24T，手臂式刀庫 |
| 4 | 旋轉軸編碼器 |
| 5 | 主軸油潤滑系統 |
| 6 | 主軸冷卻系統 |
| 7 | 中央自動潤滑系統 |
| 8 | 主軸錐度氣吹系統 |
| 9 | 切削冷卻系統 |
| 10 | 全封閉防護罩 |
| 11 | 清洗槍和氣槍 |
| 12 | 冷卻液箱和冷卻液沖洗系統 |
| 13 | 螺旋式排屑機 |
| 14 | 油水分離器 |
| 15 | 工作燈 |
| 16 | 三色信號燈 |
| 17 | 熱交換器 |
| 18 | 地基墊和螺栓套件 |
| 19 | 工具套件 |
| 20 | 操作手冊 |
| 21 | CE 認證 |
| 編號 | 選配配件 |
|---|---|
| 1 | Fanuc 31iMB / Heidenhain TNC620 / Takumi PC 控制台 |
| 2 | 40刀 / 60刀 |
| 3 | 三軸線性光學尺 |
| 4 | 電氣櫃空調（Heidenhain） |
| 5 | 刮板式排屑機 |
| 6 | 鋼帶式排屑機 |
| 7 | 主軸氣冷系統 |
| 8 | 主軸冷卻液系統（30bar） |
| 9 | 切削油霧冷卻裝置 |
| 10 | 油霧收集裝置 |
| 11 | 主軸熱補償系統 |
| 12 | 自動刀具長度測量系統 |
| 13 | 自動工件測量系統 |
| 14 | 安全門 |
| 15 | 變壓器 |
