VC0852、VC1000、VC1052、VC1200
VC0852、VC1000、VC1052、VC1200
VC 系列搭載高度多功能的控制系統，包含 VC0852、VC1000、VC1052、VC1200 及 VC1500，可處理各種應用需求的多樣工件。VC 系列設計強調高剛性、可靠性與生產力，無論在表面加工品質或重複精度方面皆有卓越表現。

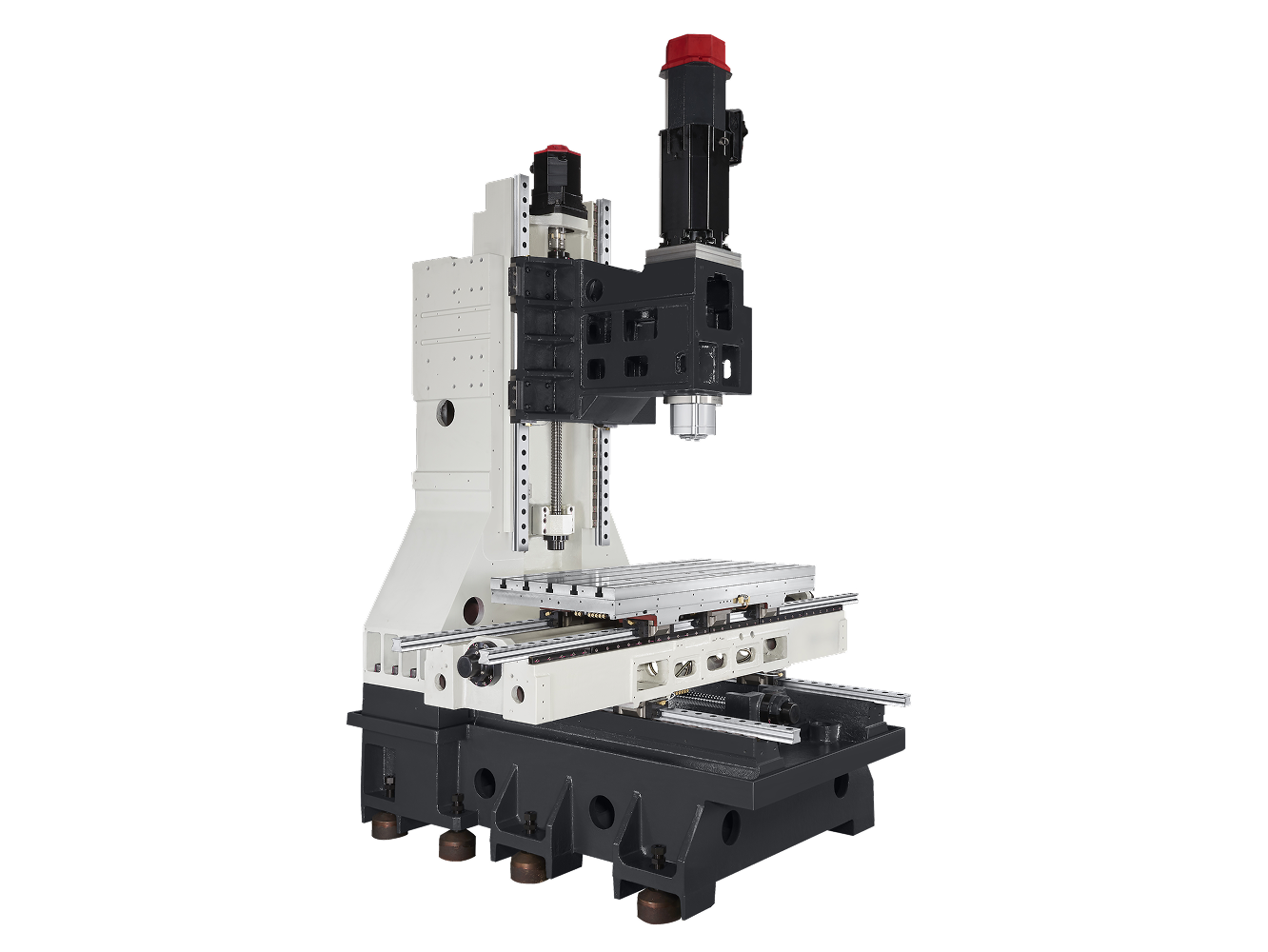

高剛性結構
床身、立柱、鞍座等主要鑄件均採用 Meehanite 級鑄鐵製成，並通過熱處理消除內部應力，確保最佳的結構穩定性和定位精度。

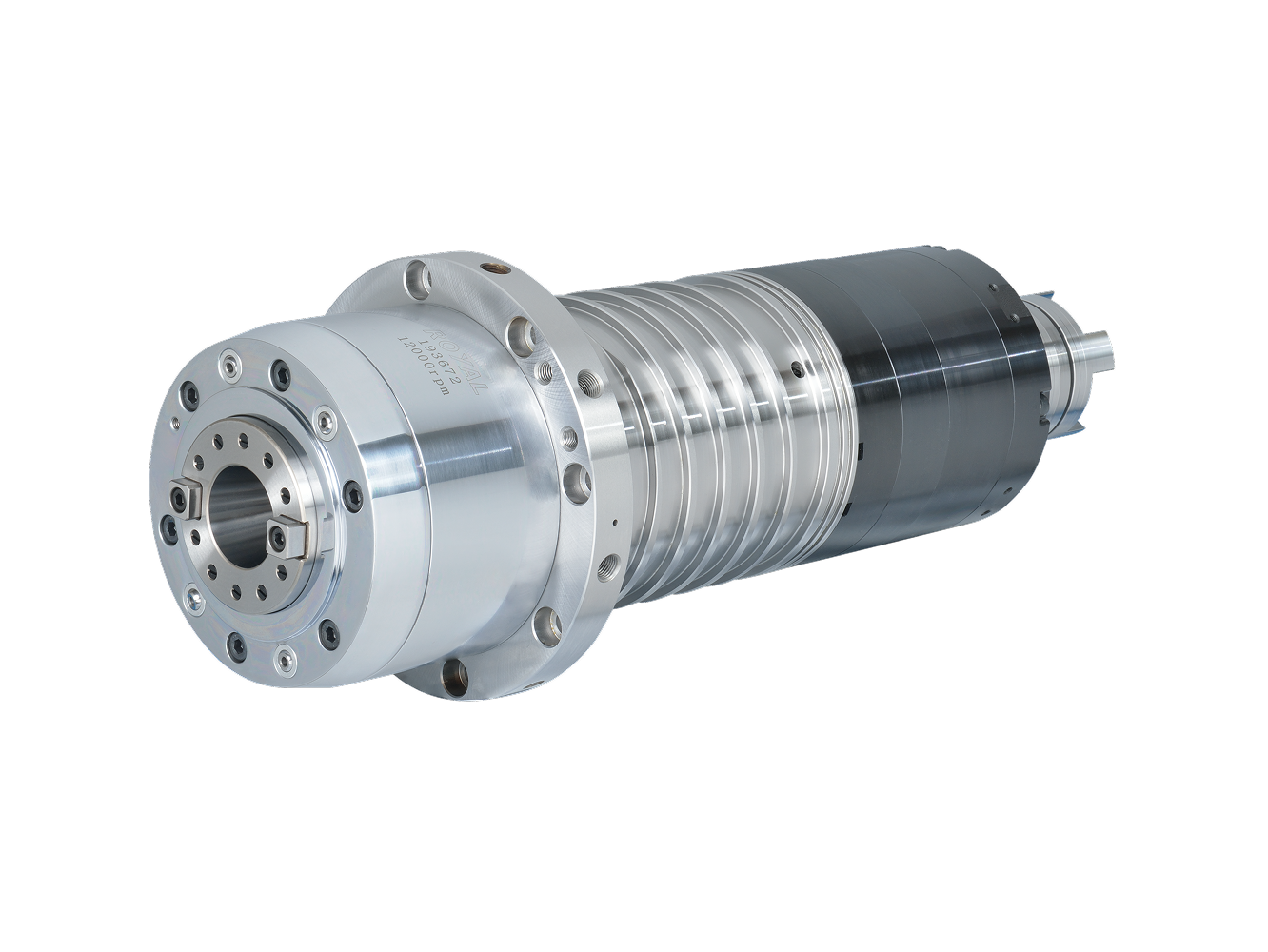

高速直驅主軸
大功率直驅主軸可限制高速旋轉時的振動、噪音和功率損耗，實現優異的零件表面光潔度。
高速、高生產力
通過減少非切削時間並改善所有運動系統軸的加減速時間，實現更高的生產效率。
行程
| 項目 | 單位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| X軸 | mm | 860 | 1067 | 1060 | 1270 | 1524 |
| Y軸 | mm | 520 | 610 | 520 | 660 | 762 |
| Z軸 | mm | 610 | 610 | 610 | 610 | 610 |
| 主軸端面至工作台距離 | mm | 115-725 | 141-751 | 115-725 | 150-760 | 120-730 |
工作台
| 項目 | 單位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 尺寸 | mm | 1000 × 520 | 1270 × 610 | 1160 × 520 | 1500 × 660 | 1680 x 762 |
| 最大工作台負載 | kg | 500 | 1000 | 650 | 1360 | 1360 |
| T型槽（寬度 × 間距 × 數量） | mm | 18 × 100 × 5 | 18 × 100 × 5 | 18 × 100 × 5 | 18 × 100 × 6 | 18 x 100 x 7 |
主軸
| 項目 | 單位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 主軸類型 | - | 直結式 | 直結式 | 直結式 | 直結式 | 直結式 |
| 主軸轉速 | rpm | 15 000 | 15 000 | 15 000 | 15 000 | 15 000 |
| 主軸馬達功率（連續/間歇） | kW | 9 / 15 | 9 / 15 | 9 / 15 | 9 / 15 | 9 / 15 |
| 主軸錐度 | - | BBT40 | BBT40 | BBT40 | BBT40 | BBT40 |
進給率
| 項目 | 單位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 快速移動（X / Y / Z） | m/min | 36 / 36 / 24 (FANUC) | 36 / 36 / 24 | 36 / 36 / 24 (FANUC) | 36 / 36 / 24 | 36 / 36 / 24 |
| 切削進給率 | mm/min | 12 000 | 12 000 | 12 000 | 12 000 | 12 000 |
| 馬達功率（X / Y / Z） | kW | 3.0 / 3.0 / 3.0 (FANUC) | 3.0 / 4.0 / 4.0 | 3.0 / 3.0 / 3.0 (FANUC) | 4.0 / 4.0 / 7.0 | 4.0 / 4.0 / 7.0 |
自動換刀系統
| 項目 | 單位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 換刀系統類型 | - | 機械臂式 | 機械臂式 | 機械臂式 | 機械臂式 | 機械臂式 |
| 刀庫容量 | 支 | 24 | 24 | 24 | 30 | 30 |
| 最大刀具直徑 / 相鄰空位 | mm | 75 / 125 | 75 / 125 | 75 / 125 | 75 / 125 | 75 / 125 |
| 最大刀具長度 | mm | 300 | 300 | 300 | 300 | 300 |
| 最大刀具重量 | kg | 7 | 7 | 7 | 7 | 7 |
| 刀具柄部 | - | BBT40 | BBT40 | BBT40 | BBT40 | BBT40 |
| 拉刀螺桿 | - | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 |
空間與系統需求
| 項目 | 單位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 氣壓 | kgf/cm² | 6 | 6 | 6 | 6 | 6 |
| 電力消耗 | kVA | 30 | 30 | 30 | 35 | 50 |
| 機器淨重 | kg | 5 500 | 6 750 | 5 800 | 9 000 | 11000 |
VC0852
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus，10.4吋控制器 |
| 2 | 15000轉/分，BBT40，直接驅動主軸 |
| 3 | 24刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主軸空氣噴射 |
| 5 | 切削空氣噴射 |
| 6 | 主軸油冷卻器 |
| 7 | 自動集中潤滑系統 |
| 8 | 帶提升排氣管的排屑螺旋輸送機 |
| 9 | 全封閉防濺護罩 |
| 10 | 工作燈 |
| 11 | 指示塔燈 |
| 12 | 冷卻液槍和空氣槍 |
| 13 | 冷卻液沖洗系統 |
| 14 | 冷卻液箱 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | 乙太網路和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 調平螺栓和墊片 |
| 20 | 操作手冊 |
| 21 | 一年機器保固（主軸保固依主軸製造商） |
| 22 | 控制器保固（控制器保固依控制器製造商） |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80VA，10.4吋控制器 |
| 2 | 海德漢TNC7，15吋控制器 |
| 3 | 32刀，手臂式 |
| 4 | 主軸內冷卻（3030bar） |
| 5 | 油水分離器 |
| 6 | 油霧裝置 |
| 7 | 油霧收集器 |
| 8 | 電氣櫃空調 |
| 9 | 刀具長度測量系統 |
| 10 | 工件測量系統 |
| 11 | 第四/五軸旋轉工作台 |
| 12 | 鏈條式排屑輸送機 |
| 13 | 刮板式排屑輸送機 |
| 14 | 變壓器 |
| 15 | CE標誌（僅限CE地區） |
VC1000
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4吋控制器 |
| 2 | 15000轉/分，BBT40，直接驅動主軸 |
| 3 | 24刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主軸空氣噴射 |
| 5 | 切削空氣噴射 |
| 6 | 主軸油冷卻器 |
| 7 | 自動集中潤滑系統 |
| 8 | 帶提升排氣管的排屑螺旋輸送機 |
| 9 | 全封閉防濺護罩 |
| 10 | 工作燈 |
| 11 | 指示塔燈 |
| 12 | 冷卻液槍和空氣槍 |
| 13 | 冷卻液沖洗系統 |
| 14 | 冷卻液箱 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | 乙太網路和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 調平螺栓和墊片 |
| 20 | 操作手冊 |
| 21 | 一年機器保固（主軸保固依主軸製造商） |
| 22 | 控制器保固（控制器保固依控制器製造商） |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80A，10.4吋控制器 |
| 2 | 海德漢TNC7，24吋控制器 |
| 3 | 40刀，手臂式 |
| 4 | 三軸線性尺 |
| 5 | 主軸內冷卻（3030bar） |
| 6 | 油水分離器 |
| 7 | 油霧裝置 |
| 8 | 油霧收集器 |
| 9 | 電氣櫃空調 |
| 10 | 工件測量系統 |
| 11 | 刀具長度測量系統 |
| 12 | 第四/五軸旋轉工作台 |
| 13 | 刮板式排屑輸送機 |
| 14 | 鏈條式排屑輸送機 |
| 15 | 變壓器 |
| 16 | CE標誌（僅限CE地區） |
VC1052
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus，10.4吋控制器 |
| 2 | 15000轉/分，BBT40，直接驅動主軸 |
| 3 | 24刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主軸空氣噴射 |
| 5 | 切削空氣噴射 |
| 6 | 主軸油冷卻器 |
| 7 | 自動集中潤滑系統 |
| 8 | 全封閉防濺護罩 |
| 9 | 帶提升排氣管的排屑螺旋輸送機 |
| 10 | 工作燈 |
| 11 | 指示塔燈 |
| 12 | 冷卻液槍和空氣槍 |
| 13 | 冷卻液沖洗系統 |
| 14 | 冷卻液箱 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | 乙太網路和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 調平螺栓和墊片 |
| 20 | 操作手冊 |
| 21 | 一年機器保固（主軸保固依主軸製造商） |
| 22 | 控制器保固（控制器保固依控制器製造商） |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80VA，10.4吋控制器 |
| 2 | 海德漢TNC7，24吋控制器 |
| 3 | 32刀，手臂式 |
| 4 | 主軸內冷卻（3030bar） |
| 5 | 油水分離器 |
| 6 | 油霧裝置 |
| 7 | 油霧收集器 |
| 8 | 三軸線性尺 |
| 9 | 電氣櫃空調 |
| 10 | 工件測量系統 |
| 11 | 刀具長度測量系統 |
| 12 | 第四軸旋轉工作台 |
| 13 | 刮板式排屑輸送機 |
| 14 | 鏈條式排屑輸送機 |
| 15 | 變壓器 |
| 16 | CE標誌（僅限CE地區） |
VC1200
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus，10.4吋控制器 |
| 2 | 15000轉/分，BBT40，直接驅動主軸 |
| 3 | 30刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主軸空氣噴射 |
| 5 | 切削空氣噴射 |
| 6 | 主軸油冷卻器 |
| 7 | 自動集中潤滑系統 |
| 8 | 全封閉防濺護罩 |
| 9 | 鏈條式排屑輸送機 |
| 10 | 工作燈 |
| 11 | 指示塔燈 |
| 12 | 冷卻液槍和空氣槍 |
| 13 | 冷卻液沖洗系統 |
| 14 | 冷卻液箱 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | 乙太網路和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 調平螺栓和墊片 |
| 20 | 操作手冊 |
| 21 | 一年機器保固（主軸保固依主軸製造商） |
| 22 | 控制器保固（控制器保固依控制器製造商） |
VC1500
| 編號 | 標準配件 |
|---|---|
| 1 | FANUC 0iMF Plus，10.4吋控制器 |
| 2 | 15000轉/分，BBT40，直接驅動主軸 |
| 3 | 30刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主軸空氣噴射 |
| 5 | 切削空氣噴射 |
| 6 | 主軸油冷卻器 |
| 7 | 自動集中潤滑系統 |
| 8 | 全封閉防濺護罩 |
| 9 | 鏈條式排屑輸送機 |
| 10 | 工作燈 |
| 11 | 指示塔燈 |
| 12 | 冷卻液槍和空氣槍 |
| 13 | 冷卻液沖洗系統 |
| 14 | 冷卻液箱 |
| 15 | 手動脈衝產生器（MPG） |
| 16 | 乙太網路和RS-232C介面 |
| 17 | 電氣櫃熱交換器 |
| 18 | 工具包 |
| 19 | 調平螺栓和墊片 |
| 20 | 操作手冊 |
| 21 | 一年機器保固（主軸保固依主軸製造商） |
| 22 | 控制器保固（控制器保固依控制器製造商） |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80VA，10.4吋控制器 |
| 2 | 海德漢TNC7，24吋控制器 |
| 3 | 40刀，手臂式 |
| 4 | 主軸內冷卻（30bar） |
| 5 | 油水分離器 |
| 6 | 油霧裝置 |
| 7 | 油霧收集器 |
| 8 | 電氣櫃空調 |
| 9 | 工件測量系統 |
| 10 | 刀具長度測量系統 |
| 11 | 三軸線性尺 |
| 12 | 第四/五軸旋轉工作台 |
| 13 | 刮板式排屑輸送機 |
| 14 | 變壓器 |
| 15 | CE標誌（僅限CE地區） |
| 編號 | 選配配件 |
|---|---|
| 1 | 三菱M80VA，10.4吋控制器 |
| 2 | 海德漢TNC7，24吋控制器 |
| 3 | 40刀，手臂式 |
| 4 | 主軸內冷卻（3030bar） |
| 5 | 油水分離器 |
| 6 | 油霧裝置 |
| 7 | 油霧收集器 |
| 8 | 電氣櫃空調 |
| 9 | 工件測量系統 |
| 10 | 刀具長度測量系統 |
| 11 | 三軸線性尺 |
| 12 | 第四/五軸旋轉工作台 |
| 13 | 刮板式排屑輸送機 |
| 14 | 變壓器 |
| 15 | CE標誌（僅限CE地區） |
