HMX630
HMX630
HMX 系列超越您的所有期望，具備高速、高性能及極致生產力。

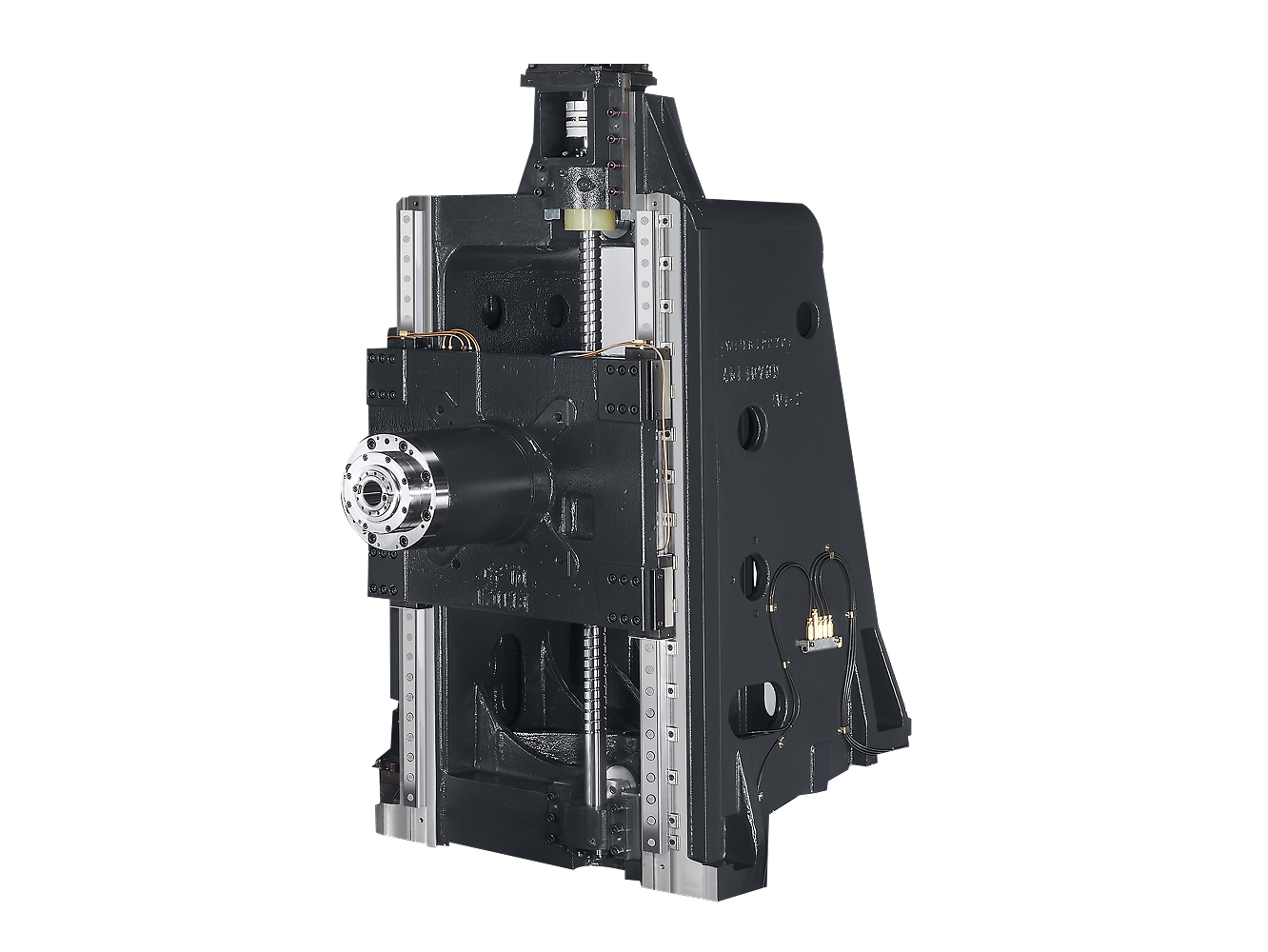

雙壁式機柱
機柱採用雙壁式對稱設計，可消除熱變形。在長時間運作時仍能保持幾何精度。

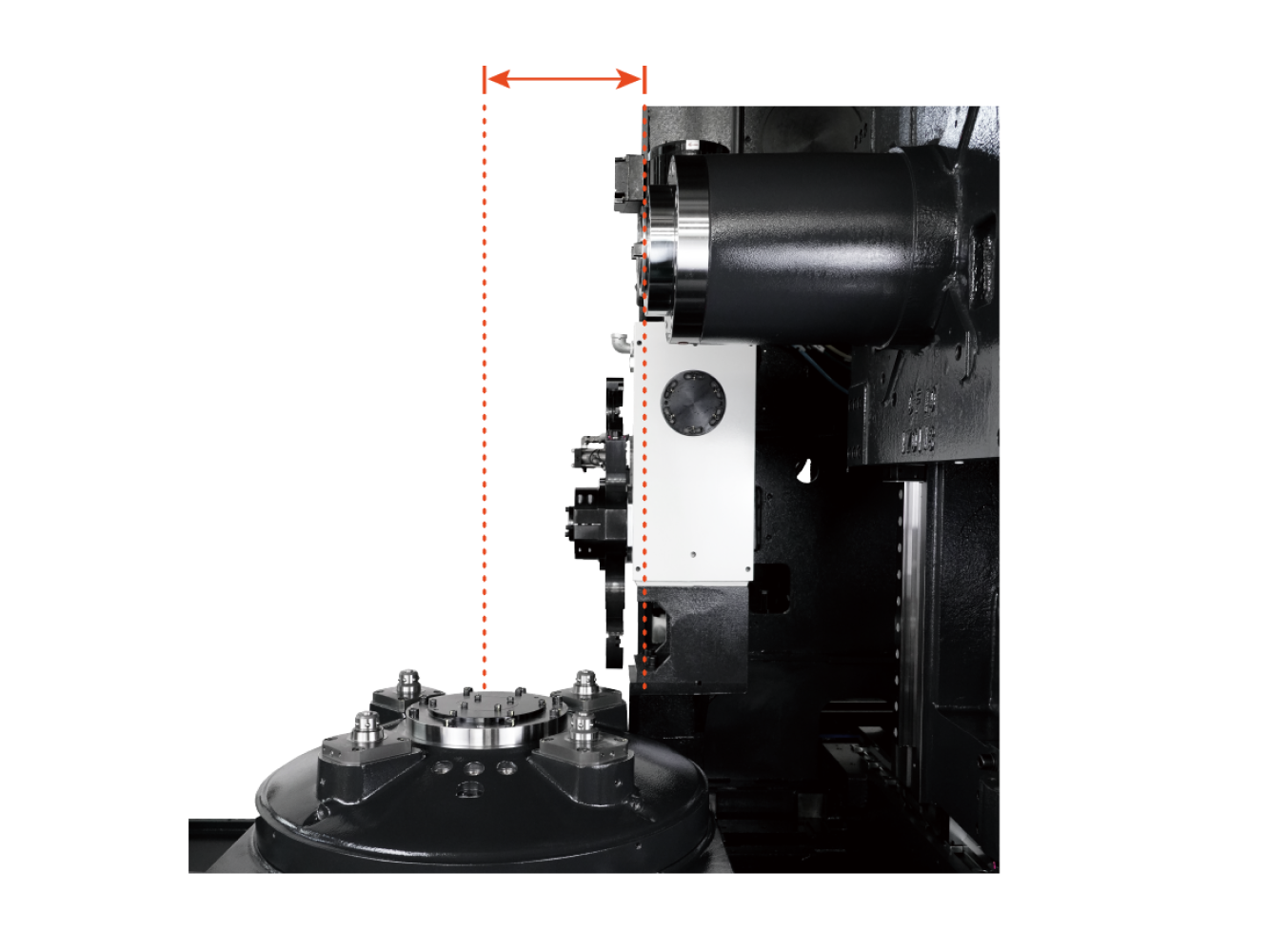

短刀具剛性切削
主軸鼻端至工作台中心的距離最小化至100mm。
透過此設計，可提高重切削時的刀具剛性。此外，高速切削時的Z軸位移也將最小化。

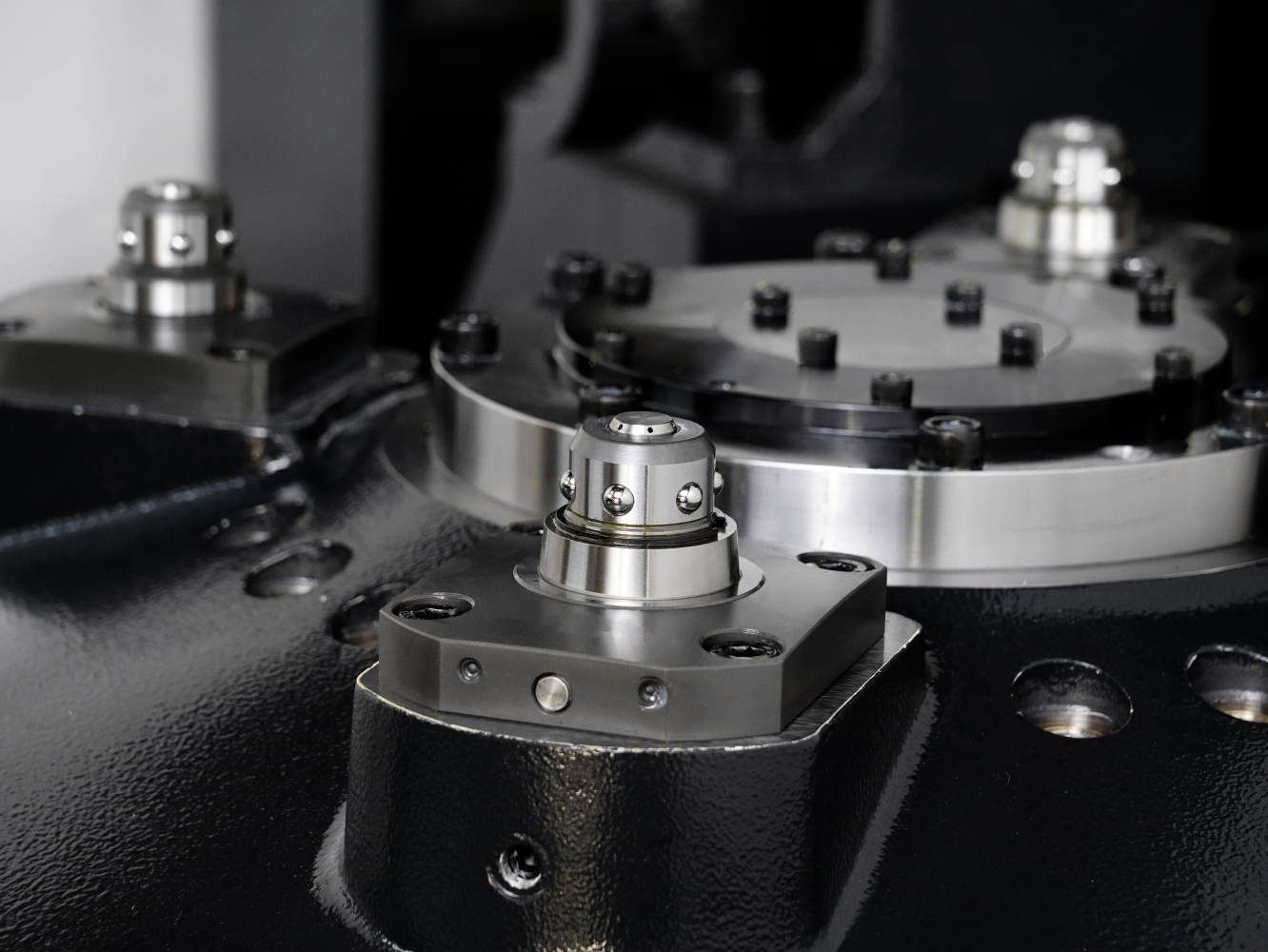

高精度工作台夾持系統
透過4個錐形定位達到3μm的重複精度。系統配備空氣吹掃功能，可清除定位面的切屑。
此外，工作台夾持系統配備空氣感測器，確保工作台安全固定且精確定位。
行程
| 項目 | 單位 | HMX630 |
|---|---|---|
| X軸 | mm | 1050 |
| Y軸 | mm | 900 |
| Z軸 | mm | 1020 |
| 主軸鼻端至工作台中心 | mm | 80-980 |
工作台
| 項目 | 單位 | HMX630 |
|---|---|---|
| 工作台尺寸 | mm | 630 × 630 |
| 工作台承載重量 | kg | 1200 |
| 配置 | mm | M16 × 25L, P=125 |
| 最小分度角度 [選配] | ° | 1° [0.001°] |
| 分度速度 [選配] | ° | 2.0 s/90° [1.1 s/90°] |
| B軸夾持扭矩 | Nm | 49,000 |
| 工作台夾持系統 | - | 機械鎖定 |
| 工作台夾持力 | 16 kN × 4錐 |
主軸
| 項目 | 單位 | HMX630 |
|---|---|---|
| 主軸轉速 | rpm | 20 ~ 10,000 |
| 主軸額定扭矩 | Nm | 600 (15 % ED) / 420 (15 min) |
| 主軸加減速 | sec | 5.5 |
| 主軸錐度 | - | ISO 7/24 NT 50 |
| 主軸中心出水 | MPa | 3 |
進給率
| 項目 | 單位 | HMX630 |
|---|---|---|
| 快速移動（X/Y/Z） | m/min | 50 / 50 / 50 |
| 切削進給率 | m/min | 1 ~ 50 |
| 工作台旋轉速度 | rpm | Parkson 16.6 / Tsudakoma 22.2 |
| 導軌（X/Y/Z） | - | 滾柱導軌 |
| 加速度（X/Y/Z） | - | 0.7G / 1.0G / 0.9G |
| 滾珠螺桿尺寸 | mm | Ø50 |
自動換刀系統
| 項目 | 單位 | HMX630 |
|---|---|---|
| 拉刀桿型式 [選配] | - | BBT50 [CAT50] |
| 刀具數量 [選配] | - | 60 |
| 最大刀具直徑 （相鄰刀套滿/空） | mm | Ø115 / 300 |
| 最大刀具長度 | mm | 600 |
| 最大刀具重量 | kg | 25 |
| 刀具選擇系統 | - | 隨機 |
| 刀具交換時間 | sec | 2.5 [3.5, 重刀] |
| 切屑到切屑時間 | sec | 5.8 [6.8, 重刀] |
自動交換工作台
| 項目 | 單位 | HMX630 |
|---|---|---|
| 工作台數量 [選配] | - | 2 [6] |
| 工作台交換系統 | - | 旋轉式 |
| 工作台交換旋轉時間 | sec | 15 |
馬達
| 項目 | 單位 | HMX630 |
|---|---|---|
| 主軸馬達（連續/最大） | kW | 45 / 37 |
| 進給軸馬達（X/Y/Z/B） | kW | 5.5 / 5.0 / 5.5 / 4.0 |
| 潤滑泵馬達 | W | 18 |
| 主軸冷卻泵 | kW | 1.62 |
| 主軸中心出水泵 | kW | 2.03 |
| 頂部沖洗冷卻泵 | kW | 2.35 |
| 液壓泵 | kW | 2.23 |
| 主軸油冷卻器 | kW | 5.4 |
供給
| 項目 | 單位 | HMX630 |
|---|---|---|
| 電壓 | V | 200 ~ 230 |
| 電力供應 | kVA | 70 |
| 氣壓 | MPa | 0.6 |
| 空氣流量 | L/min | 660 |
油箱
| 項目 | 單位 | HMX630 |
|---|---|---|
| 液壓單元油箱 | L | 60 |
| 潤滑單元油箱 | L | 3 |
| 冷卻液油箱 | L | 1,000 |
尺寸
| 項目 | 單位 | HMX630 |
|---|---|---|
| 機器尺寸（長 × 寬 × 高） | mm | 6,877 × 4,105 × 3,364 |
| 機器重量 | kg | 18,200 |
| 編號 | 標準附件 |
|---|---|
| 1 | FANUC 0iMF Plus 控制器 |
| 2 | 10000轉/分，BBT50，內建主軸 |
| 3 | 60把刀具 |
| 4 | 2個自動托盤交換器 |
| 5 | 主軸貫穿冷卻液 30bar |
| 6 | 主軸空氣吹掃 |
| 7 | 主軸油冷卻器 |
| 8 | 主軸熱補償 |
| 9 | 切削空氣吹掃 |
| 10 | 冷卻液噴淋（14個噴嘴） |
| 11 | 雙螺旋排屑器 |
| 12 | 冷卻液箱 |
| 13 | 全封閉式切屑防護 |
| 14 | 3軸伸縮式導軌防護罩 |
| 15 | 三色信號燈 |
| 16 | 密封式電氣櫃 |
| 17 | 電氣櫃熱交換器 |
| 18 | 冷卻液液位檢測 |
| 19 | 操作手冊 |
| 20 | 安全門 |
| 21 | 油水分離器 |
| 22 | 水平調整塊和螺絲 |
| 23 | 維護工具 |
| 24 | 使用手冊 |
| 編號 | 選配附件 |
|---|---|
| 1 | FANUC 31iMB 控制器 |
| 2 | 8000轉/分，內建主軸 |
| 3 | 120把刀具 |
| 4 | 6個自動托盤交換器 |
| 5 | 主軸貫穿冷卻液 70bar |
| 6 | 冷卻液箱冷卻器 |
| 7 | 切屑輸送機 |
| 8 | 切屑收集車 |
| 9 | 線性光學尺 |
| 10 | 電氣櫃熱交換器空調 |
| 11 | 刀具破損檢測 |
| 12 | 工件測量 |
| 13 | 刀具測量 |
| 14 | 油霧收集器 |
| 15 | 夾具用液壓懸臂 |
| 16 | 夾具用液壓托盤貫穿 |
| 17 | 裝載區自動托盤分度 |
| 18 | 托盤池 |
| 19 | 矩陣式刀具庫 |
| 20 | 4+1軸加工 |
| 21 | 安全光幕 |
| 22 | 視窗旋轉器 |
| 23 | 節能功能 |
| 24 | CE認證 EN ISO 13849-1 |
