PV66、PV1052

PV 系列強調高剛性、可靠性與生產力，在表面加工品質與穩定精度方面均有卓越表現。PV 系列結合了最高的材料去除率與最佳的動態性能，能夠應對各種應用需求的多樣工件。

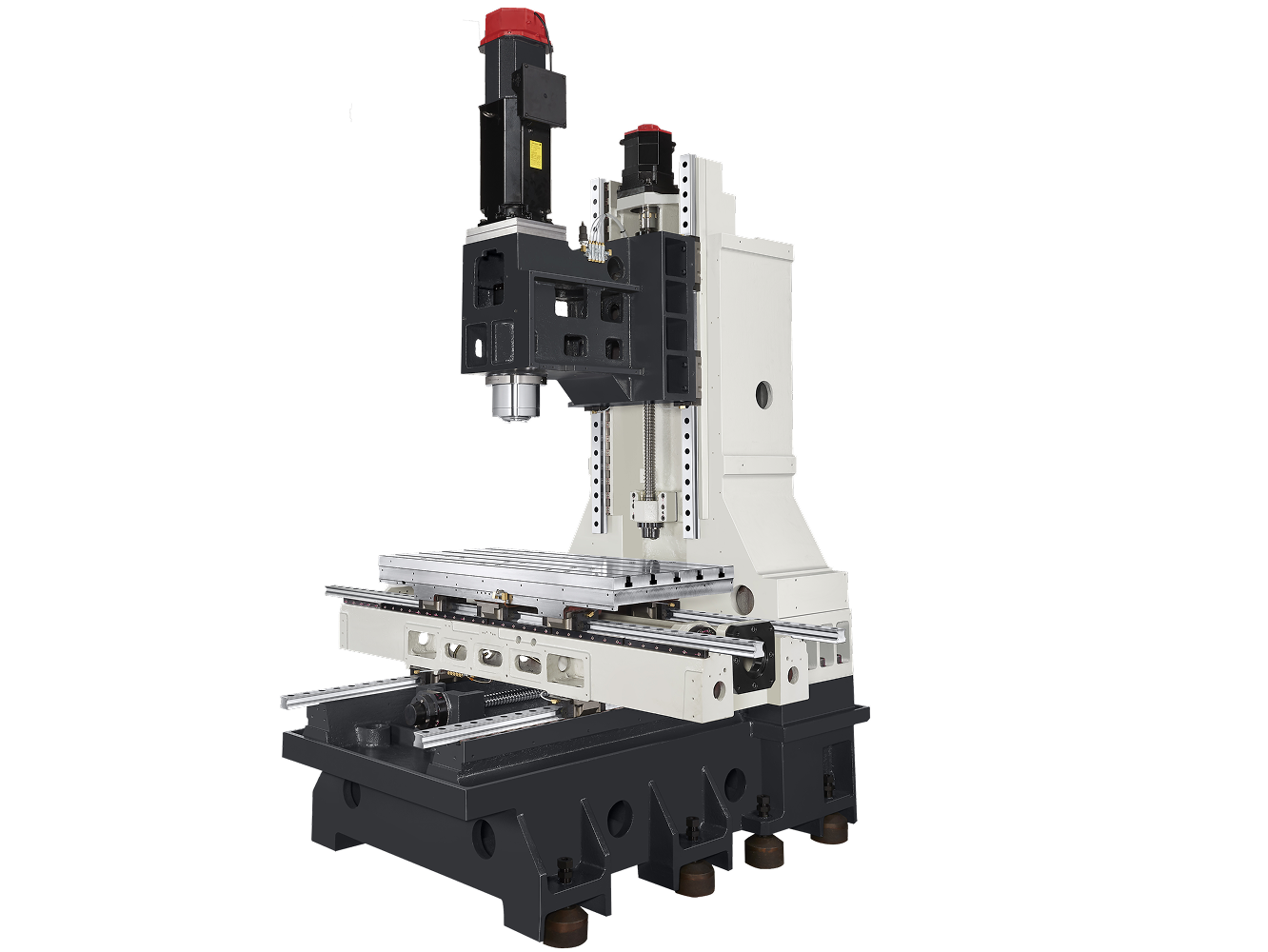

高剛性結構

床身、立柱、鞍座等主要鑄件均採用 Meehanite 級鑄鐵製成，並通過熱處理消除內部應力，確保最佳的結構穩定性和定位精度。

PV 系列通過從設計階段就使用有限元素分析，實現了高剛性和最佳機器結構。

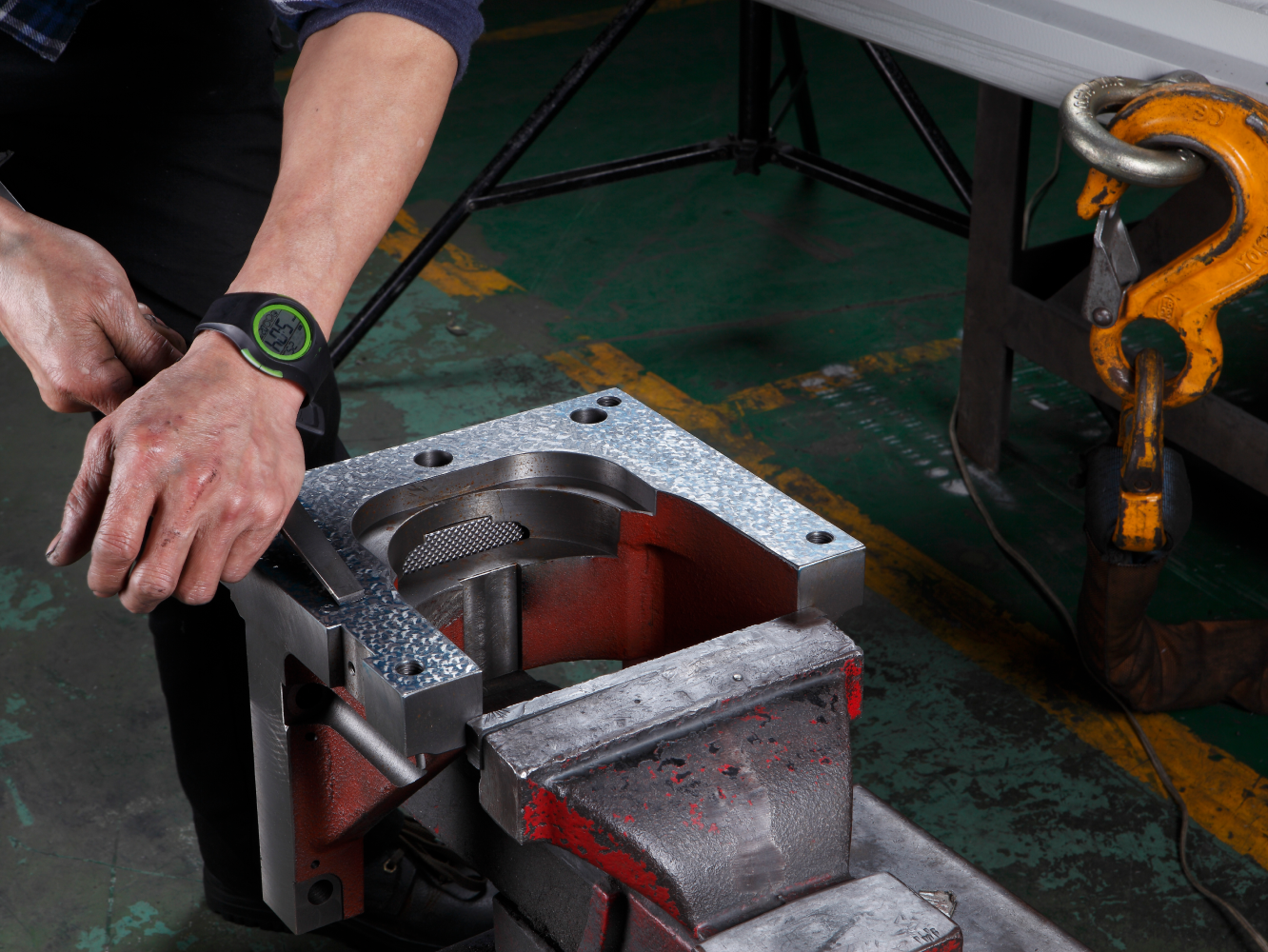

手工刮研

通過手工刮研接觸點確保精度。接觸面包括立柱與底座組件、主軸筒與主軸殼體、滾珠螺桿軸承座與軸承保持器以及工作台與線性導軌滑塊和馬達座。

手工刮研使關鍵組件的配合面更佳，並能在更長時間內提供一致的結果。

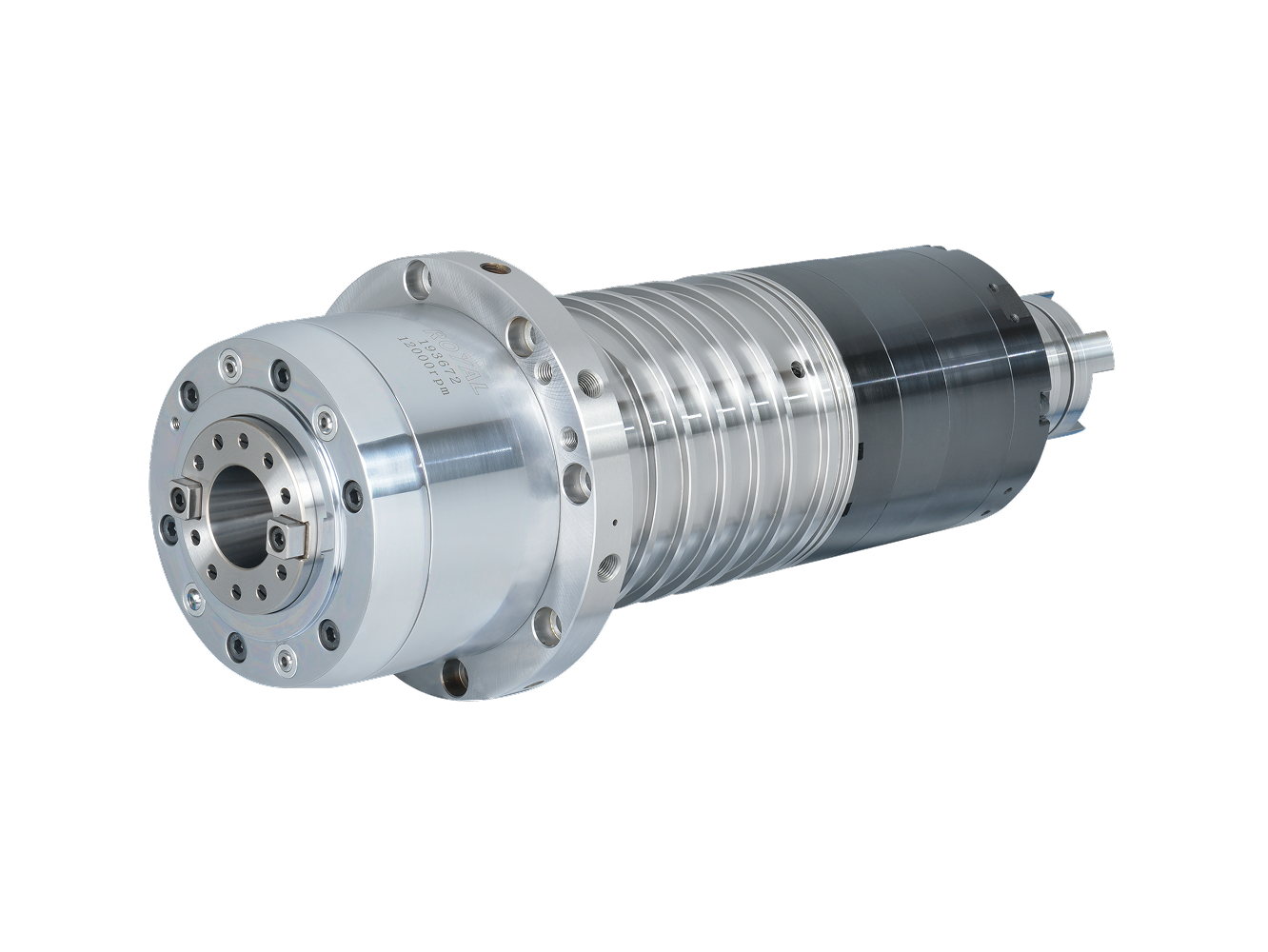

高速直驅主軸

大功率直驅主軸在高轉速運轉時限制振動、噪音和功率損耗，以實現優異的零件表面光潔度。

穩定主軸冷卻循環

主軸溫度通過油冷卻器持續控制。我們的測試結果證明，循環油的溫度被控制在特定變化範圍內，這最大限度地減少了高速連續運行時的熱位移。

行程

項目	單位	PV66	PV1052
X軸	mm	660	1060
Y軸	mm	406	520
Z軸	mm	508	610
主軸端面至工作台距離	mm	102 – 610	115 – 725

工作台

項目	單位	PV66	PV1052
尺寸	mm	762 × 406	1160 × 520
最大工作台負載	kg	500	650
T型槽（寬度 × 間距 × 數量）	mm	18 × 100 × 3	18 × 100 × 5

主軸

項目	單位	PV66	PV1052
主軸類型	-	直結式	直結式
主軸轉速	rpm	12 000	12 000
主軸馬達功率（連續/30分鐘）	kW	7.5 / 15	7.5 / 15
主軸錐度	-	BBT40	BBT40

進給率

項目	單位	PV66	PV1052
快速移動（X / Y / Z）	m/min	38 / 38 / 32	32 / 32 / 32
切削進給率	mm/min	12 000	12 000
馬達功率（X / Y / Z）	kW	1.8 / 1.8 / 2.5	1.4 / 2.5 / 2.5

自動換刀系統

項目	單位	PV66	PV1052
換刀系統類型	-	機械臂式	機械臂式
刀庫容量	支	20	24
最大刀具直徑 / 相鄰空位	mm	75 / 120	80 / 125
最大刀具長度	mm	240	300
最大刀具重量	kg	7	7
刀具柄部	-	—	BBT40

空間與系統需求

項目	單位	PV66	PV1052
氣壓	kgf/cm²	6	6
電力消耗	kVA	25	30
機器淨重	kg	2 818	6 200
