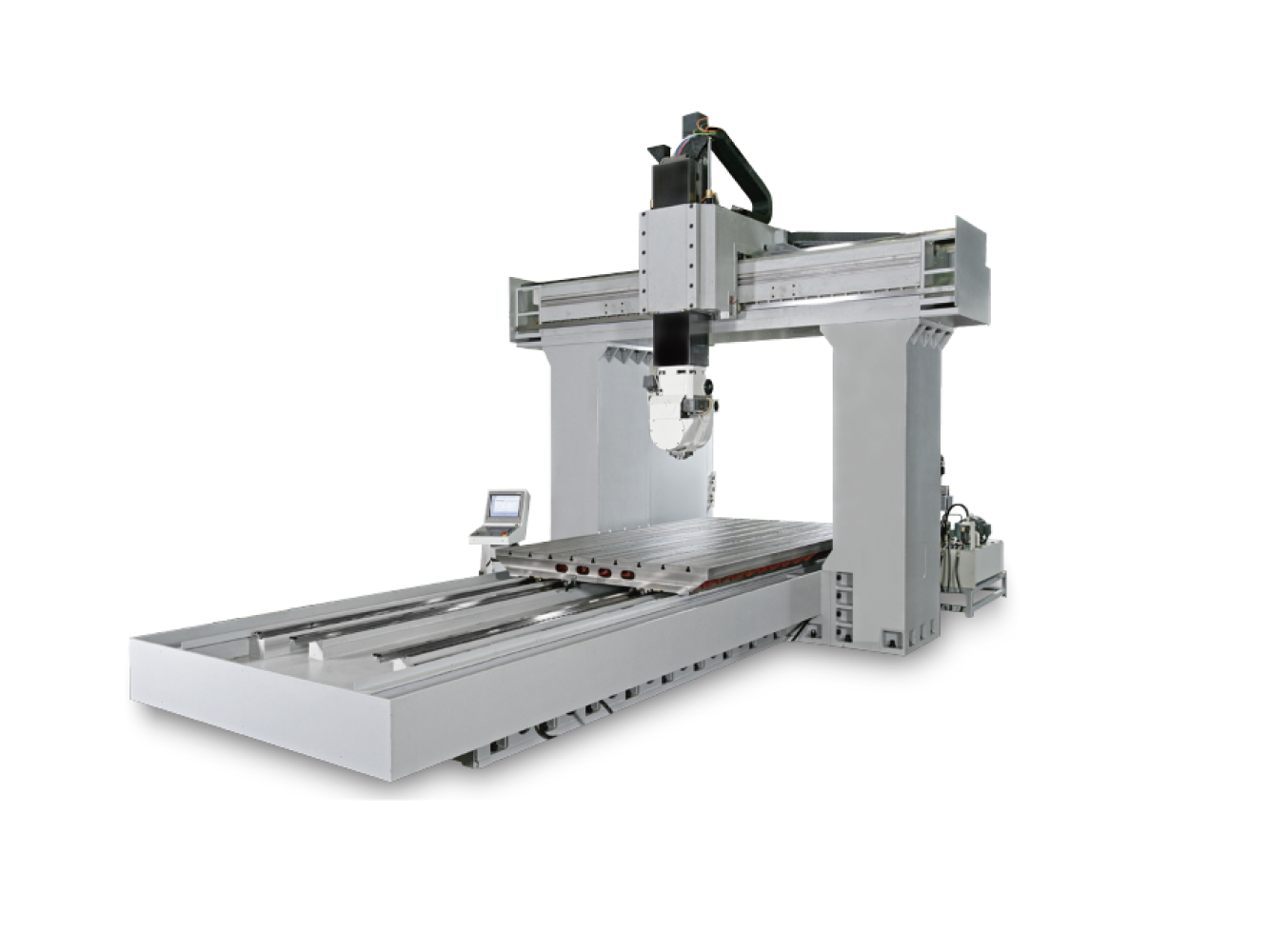

Takumi BC 系列雙柱加工中心，專為大型零件及高精度模具的重切削加工而設計。得益於高剛性機架結構及多種可選銑頭，BC 系列能夠滿足更廣泛的加工應用需求。
堅固的立柱與橫樑設計
固定式立柱和橫樑結構設計，在重切削和高速加工時提供最高剛性。

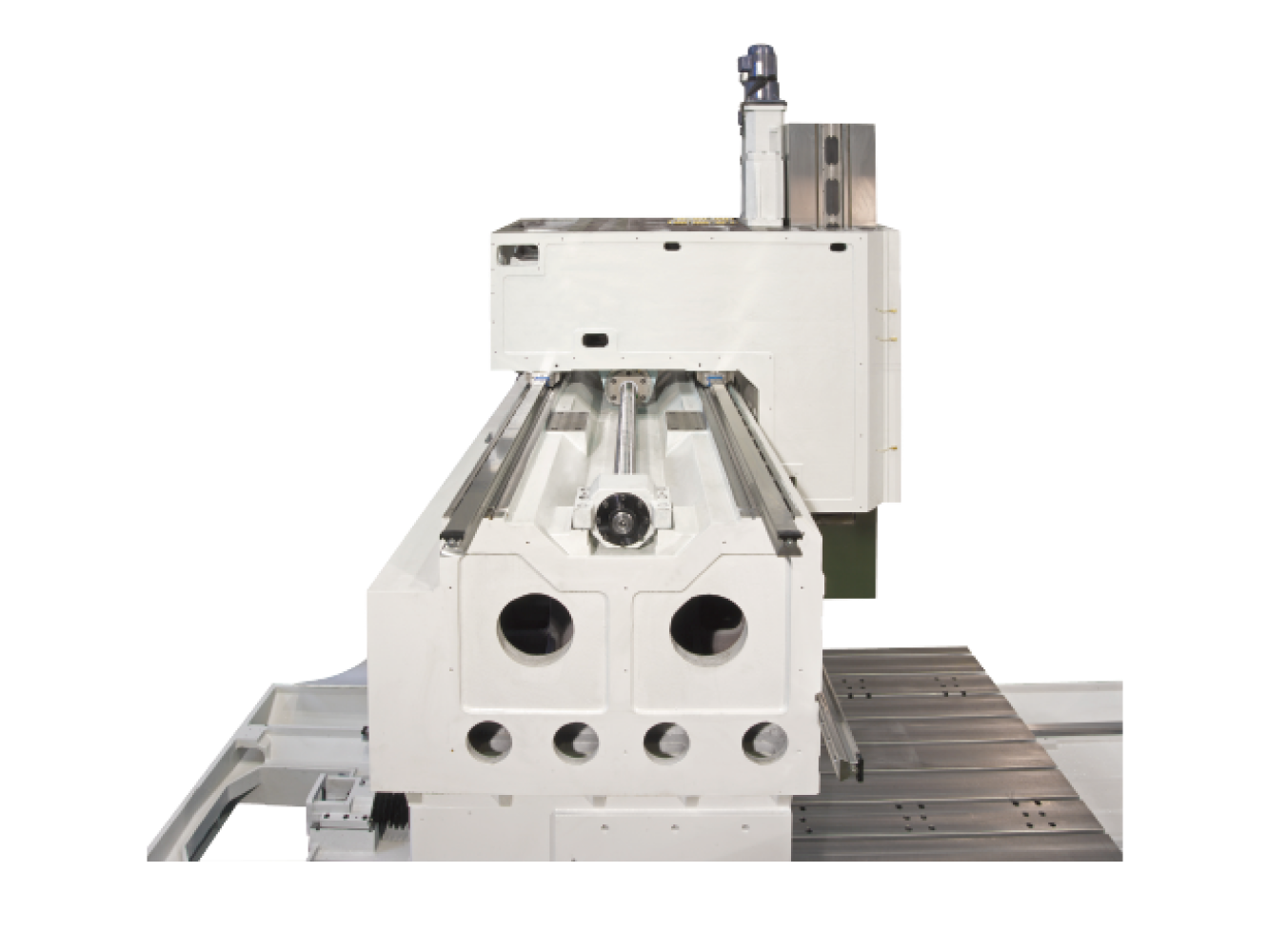

Y軸三線性導軌設計
兩個安裝在橫樑上方水平方向；一個垂直安裝在橫樑前下方。此設計可完全避免切削時主軸傾斜和扭矩翻轉現象，確保Y軸精度。
高剛性主軸頭
主軸頭採用特殊鑄造材料製成。
380 x 380mm方形滑枕完全被8面鞍座包圍，並附有"RULON"材料。該材料具有低摩擦係數和高耐磨性。此材料經過手工刮研以達到優異的精度。

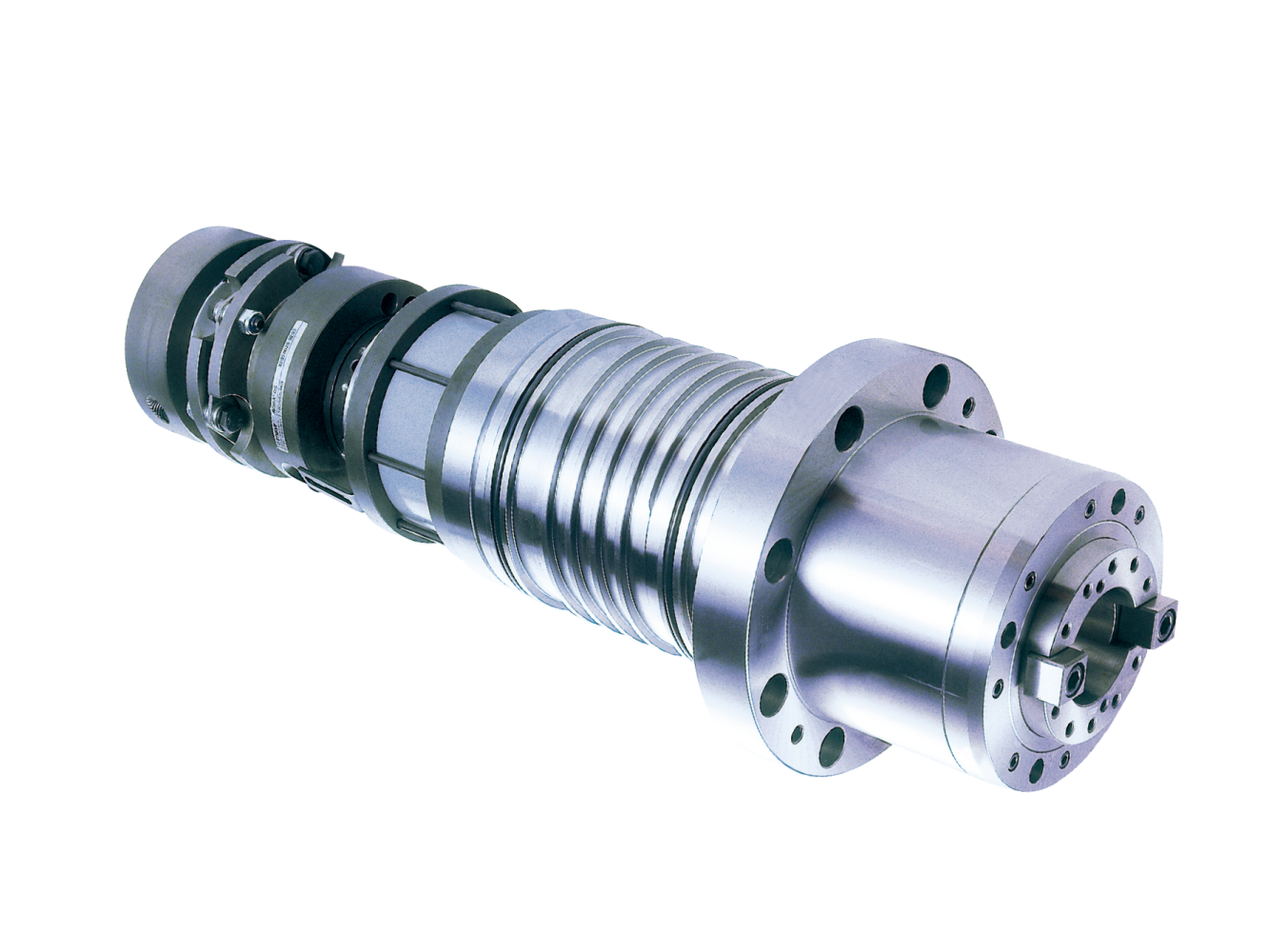

高速直驅主軸
採用直聯式主軸的堅固緊湊主軸系統。標準長鼻主軸設計，配備主軸油冷卻器，6000rpm BT#50錐度。
行程
| 項目 | 單位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| X軸 | mm | 3200 | 4200 | 5200 |
| Y軸 | mm | 2600 | 2600/3100 | 2600/3100/3600 |
| Z軸 | mm | 900 | 900 | 900 |
| 主軸端面至工作台距離 | mm | 130-1030 標準長鼻 | 130-1030 標準長鼻 | 130-1030 標準長鼻 |
| 立柱間距 | mm | 2530 | 2530/3030 | 2530/3030/3530 |
工作台
| 項目 | 單位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| 尺寸 | mm | 3000 x 2100 | 4000x2100/2600 | 5000x2100/2600/3100 |
| 最大載重 | kg | 14000 | 16000/20000 | 18000/21000/25000 |
| T型槽（寬 x 節距 x 數量） | mm | 22 | 22 | 22 |
主軸
| 項目 | 單位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| 主軸型式 | - | 直結式 | 直結式 | 直結式 |
| 主軸轉速 | rpm | 40-6000 | 40-6000 | 40-6000 |
| 主軸馬達功率 | kW | 20/26kW Fanuc/Mitsubishi 25kW (S6-40%) Heidenhain/Siemens | 20/26kW Fanuc/Mitsubishi 25kW (S6-40%) Heidenhain/Siemens | 20/26kW Fanuc/Mitsubishi 25kW (S6-40%) Heidenhain/Siemens |
| 主軸錐度 | - | BT50 | BT50 | BT50 |
| 主軸橫截面 | mm | 380 x 380 | 380 x 380 | 380 x 380 |
| 箱型導軌8面接觸（4滾柱線軌） | ||||
進給速度
| 項目 | 單位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| 快速移動（X / Y / Z） | m/min | 15/15/10 | 10/15/10 (10/10/10) | 10/10/10 |
| 切削進給速度 | mm/min | 1~8000 | 1~8000 | 1~8000 |
自動換刀裝置（ATC）
| 項目 | 單位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| ATC型式 | - | 機械手臂 | 機械手臂 | 機械手臂 |
| 刀庫容量 | pcs | 24 | 24 | 24 |
| 最大刀具直徑 / 隔一空刀 | mm | 110 / 200 | 110 / 200 | 110 / 200 |
| 最大刀具長度 | mm | 350 | 350 | 350 |
| 最大刀具重量 | kg | 15 | 15 | 15 |
| 刀柄 | - | BT 50 | BT 50 | BT 50 |
空間與系統需求
| 項目 | 單位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| 氣壓 | kgf/cm² | 5 | 5 | 5 |
| 電力消耗 | kVA | 60 | 60 | 60 |
| 機器淨重 | kg | 30000 | 38000/42000 | 49000/53000/56000 |
BC3025
| 編號 | 標準配件 |
|---|---|
| 1 | Fanuc 0iMF Plus, Type1, 10.4" |
| 2 | BT50直接耦合ZF齒輪箱，轉速6000RPM， 長鼻主軸 |
| 3 | 24把刀具，BT50，手臂式自動換刀系統 |
| 4 | 玻璃窗式防護罩 |
| 5 | 可程式冷卻系統 |
| 6 | 自動潤滑系統 |
| 7 | 主軸空氣吹掃 |
| 8 | 工作燈 |
| 9 | 三色信號燈 |
| 10 | 手動脈衝產生器 |
| 11 | 暫停及工作完成指示燈 |
| 12 | 水平調整塊及螺絲 |
| 13 | 操作手冊 |
| 14 | 維護工具 |
| 15 | 螺旋式及鏈條式切屑輸送機 |
| 編號 | 選購配件 |
|---|---|
| 1 | Heidenhain TNC640控制器 |
| 2 | Siemens ONE控制器 |
| 3 | BT50短鼻主軸（主軸鼻端至工作台距離：240-1140，240-1340mm） |
| 4 | 內藏式主軸BT50 10000rpm 420Nm 30kW（Fanuc控制器） |
| 5 | 內藏式主軸BT50 12000rpm（Heidenhain/Siemens控制器） |
| 6 | 內藏式主軸HSK-A100 12000rpm 34kW 293Nm（Heidenhain/Siemens控制器） |
| 7 | 內藏式主軸HSK-A100 15000rpm（Heidenhain/Siemens控制器） |
| 8 | Z軸行程1100mm |
| 9 | 刀庫容量40T/60T/80T/120T/180T |
| 10 | 刀具柄：DIN69871，CAT50 |
| 11 | 滑枕截面420 x 420mm |

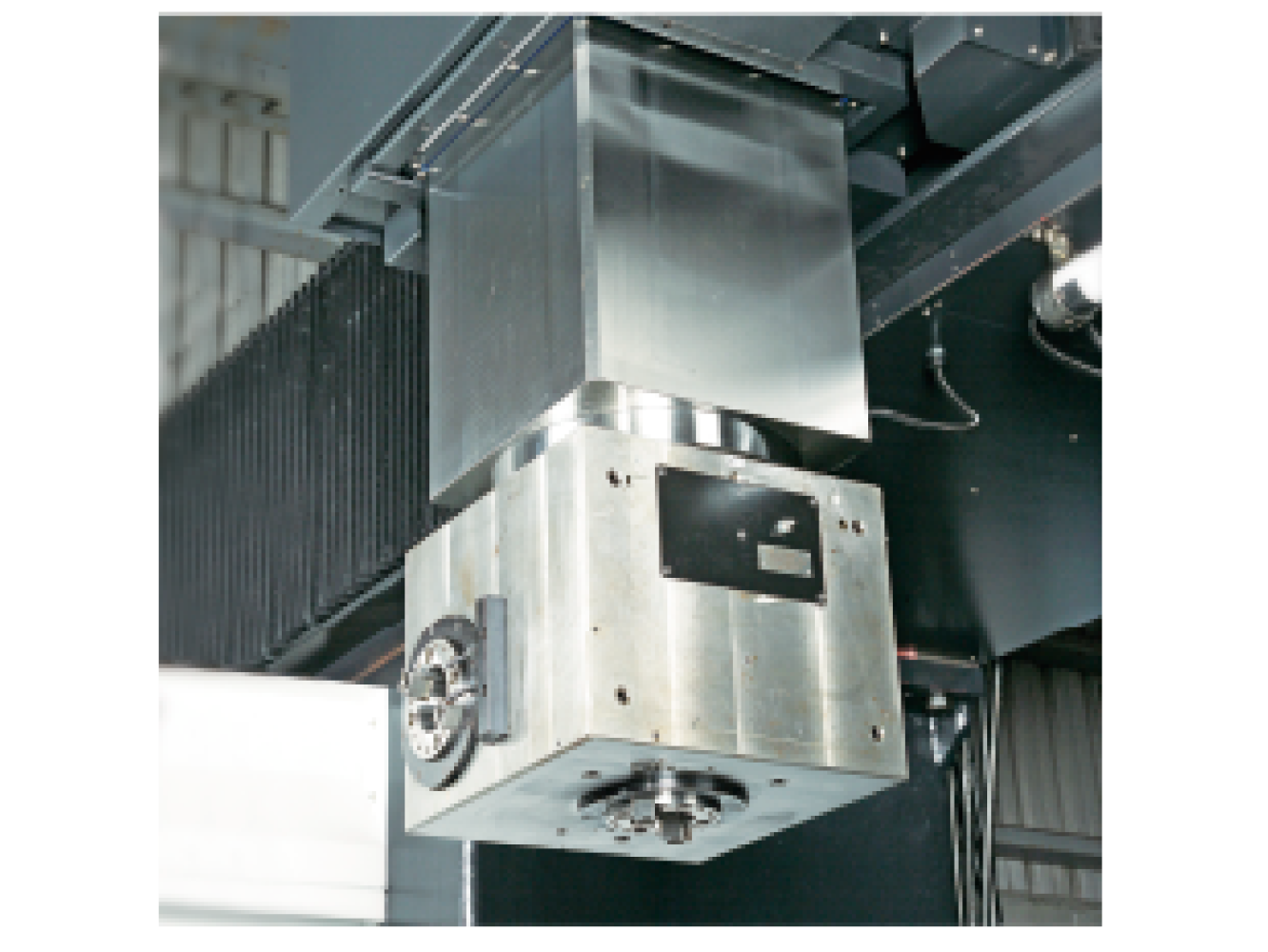

| 12 | 內藏式多面（五面）銑削頭 |
| 13 | 內藏式五軸同步銑削頭 |
| 14 | 其他附件頭（手動型、半自動型、全自動帶AHC） |
BC4025 / BC4030
| 編號 | 標準配件 |
|---|---|
| 1 | Fanuc 0iMF Plus, Type1, 10.4" |
| 2 | BT50直接耦合ZF齒輪箱，轉速6000RPM， 長鼻主軸 |
| 3 | 24把刀具，BT50，手臂式自動換刀系統 |
| 4 | 玻璃窗式防護罩 |
| 5 | 可程式冷卻系統 |
| 6 | 自動潤滑系統 |
| 7 | 主軸空氣吹掃 |
| 8 | 工作燈 |
| 9 | 三色信號燈 |
| 10 | 手動脈衝產生器 |
| 11 | 暫停及工作完成指示燈 |
| 12 | 水平調整塊及螺絲 |
| 13 | 操作手冊 |
| 14 | 維護工具 |
| 15 | 螺旋式及鏈條式切屑輸送機 |
| 編號 | 選購配件 |
|---|---|
| 1 | Heidenhain TNC640控制器 |
| 2 | Siemens ONE控制器 |
| 3 | BT50短鼻主軸（主軸鼻端至工作台距離：240-1140, 240-1340mm） |
| 4 | 內藏式主軸BT50 10000rpm 420Nm 30kW（Fanuc控制器） |
| 5 | 內藏式主軸BT50 12000rpm（Heidenhain/Siemens控制器） |
| 6 | 內藏式主軸HSK-A100 12000rpm 34kW 293Nm（Heidenhain/Siemens控制器） |
| 7 | 內藏式主軸HSK-A100 15000rpm（Heidenhain/Siemens控制器） |
| 8 | Z軸行程1100mm |
| 9 | 刀庫容量40T/60T/80T/120T/180T |
| 10 | 刀具柄：DIN69871, CAT50 |
| 11 | 滑枕截面420 x 420mm |
| 12 | 內藏式多面（五面）銑削頭 |
| 13 | 內藏式五軸同步銑削頭 |
| 14 | 其他附件頭（手動型、半自動型、全自動帶AHC） |
BC5025 / BC5030 / BC5035
| 編號 | 標準配件 |
|---|---|
| 1 | Fanuc 0iMF Plus, Type1, 10.4" |
| 2 | BT50直接耦合ZF齒輪箱，轉速6000RPM, 長鼻主軸 |
| 3 | 24把刀具，BT50，手臂式自動換刀系統 |
| 4 | 玻璃窗式防護罩 |
| 5 | 可程式冷卻系統 |
| 6 | 自動潤滑系統 |
| 7 | 主軸空氣吹掃 |
| 8 | 工作燈 |
| 9 | 三色信號燈 |
| 10 | 手動脈衝產生器 |
| 11 | 暫停及工作完成指示燈 |
| 12 | 水平調整塊及螺絲 |
| 13 | 操作手冊 |
| 14 | 維護工具 |
| 15 | 螺旋式及鏈條式切屑輸送機 |
| 編號 | 選購配件 |
|---|---|
| 1 | Heidenhain TNC640控制器 |
| 2 | Siemens ONE控制器 |
| 3 | BT50短鼻主軸（主軸鼻端至工作台距離：240-1140, 240-1340mm） |
| 4 | 內藏式主軸BT50 10000rpm 420Nm 30kW（Fanuc控制器） |
| 5 | 內藏式主軸BT50 12000rpm（Heidenhain/Siemens控制器） |
| 6 | 內藏式主軸HSK-A100 12000rpm 34kW 293Nm（Heidenhain/Siemens控制器） |
| 7 | 內藏式主軸HSK-A100 15000rpm（Heidenhain/Siemens控制器） |
| 8 | Z軸行程1100mm |
| 9 | 刀庫容量40T/60T/80T/120T/180T |
| 10 | 刀具柄：DIN69871, CAT50 |
| 11 | 滑枕截面420 x 420mm |
| 12 | 內藏式多面（五面）銑削頭 |
| 13 | 內藏式五軸同步銑削頭 |
| 14 | 其他附件頭（手動型、半自動型、全自動帶AHC） |
