UVC600
UVC600
Takumi UVC600 五軸加工中心，專為中大型零件的高精度精加工而設計，適用於動態模具、航空航天及汽車等領域。堅固的一體成型床身為 UVC600 提供優異的支撐。懸臂式工作臺穩固地嵌入機身框架側面，不僅提升機床剛性，還創造了更多機床內部空間。

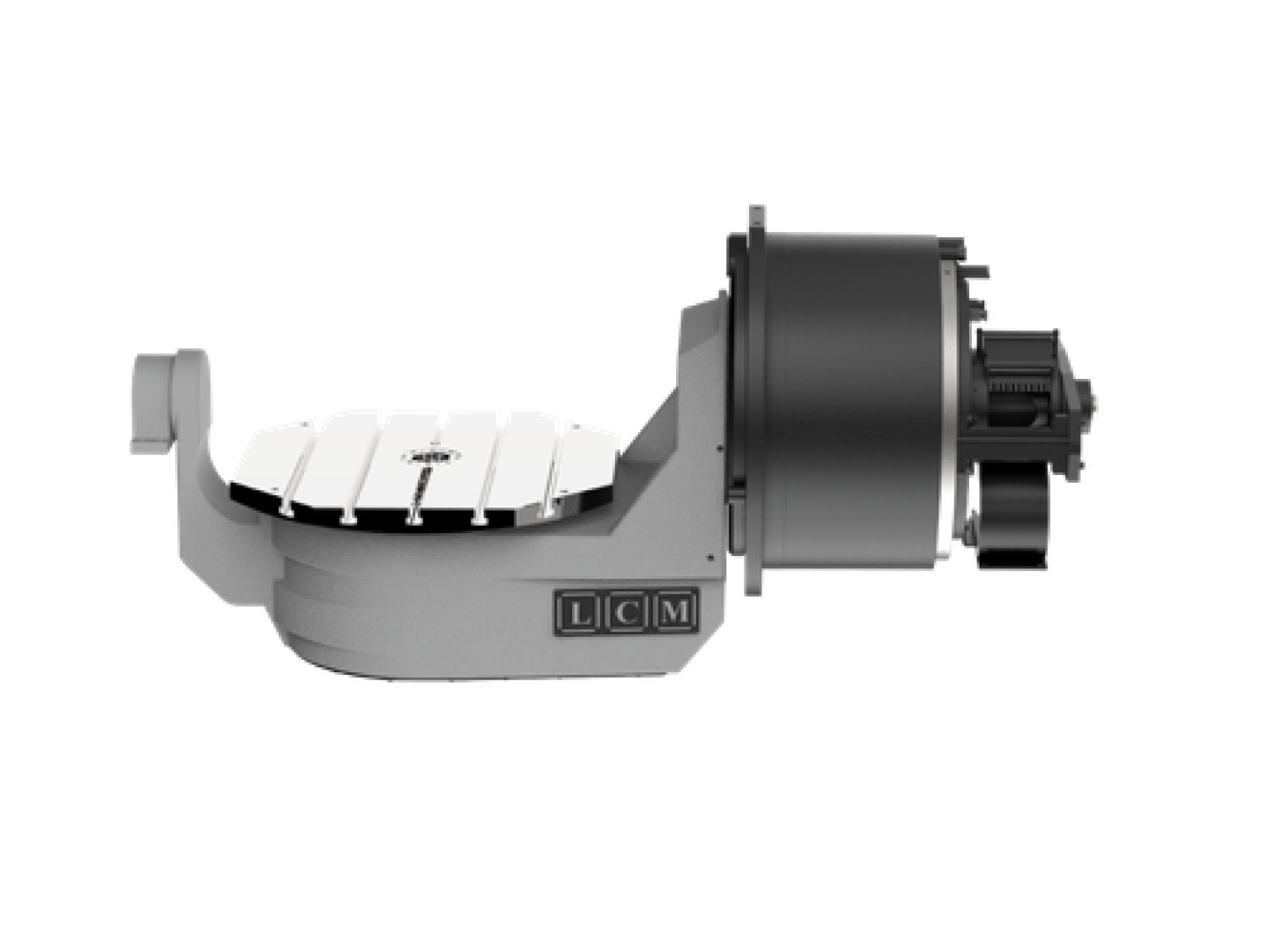

高性能 DDM 懸臂式工作台
懸臂式工作台採用整體式直接驅動馬達（DDM），而非齒輪驅動，可提供更快的響應速度、更高的扭矩、出色的定位精度和更低的維護成本。懸臂式工作台由直接驅動馬達（DDM）驅動，其運動可以 100% 從馬達傳遞，提供高速、高扭矩和零背隙。

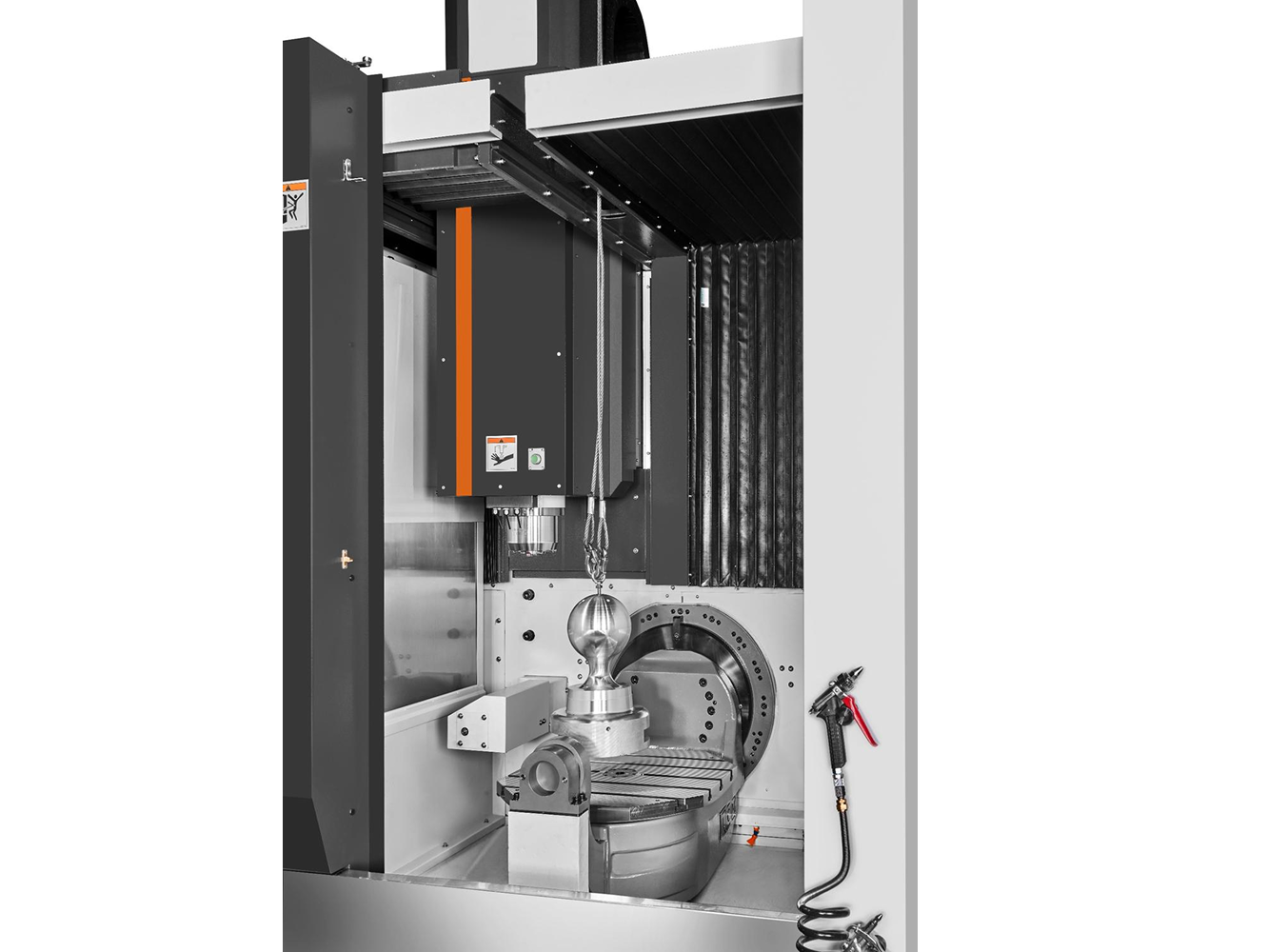

符合人體工學的上下料設計
通過頂部蓋板的間隙，可使用天車輕鬆上下料大型和重型工件。

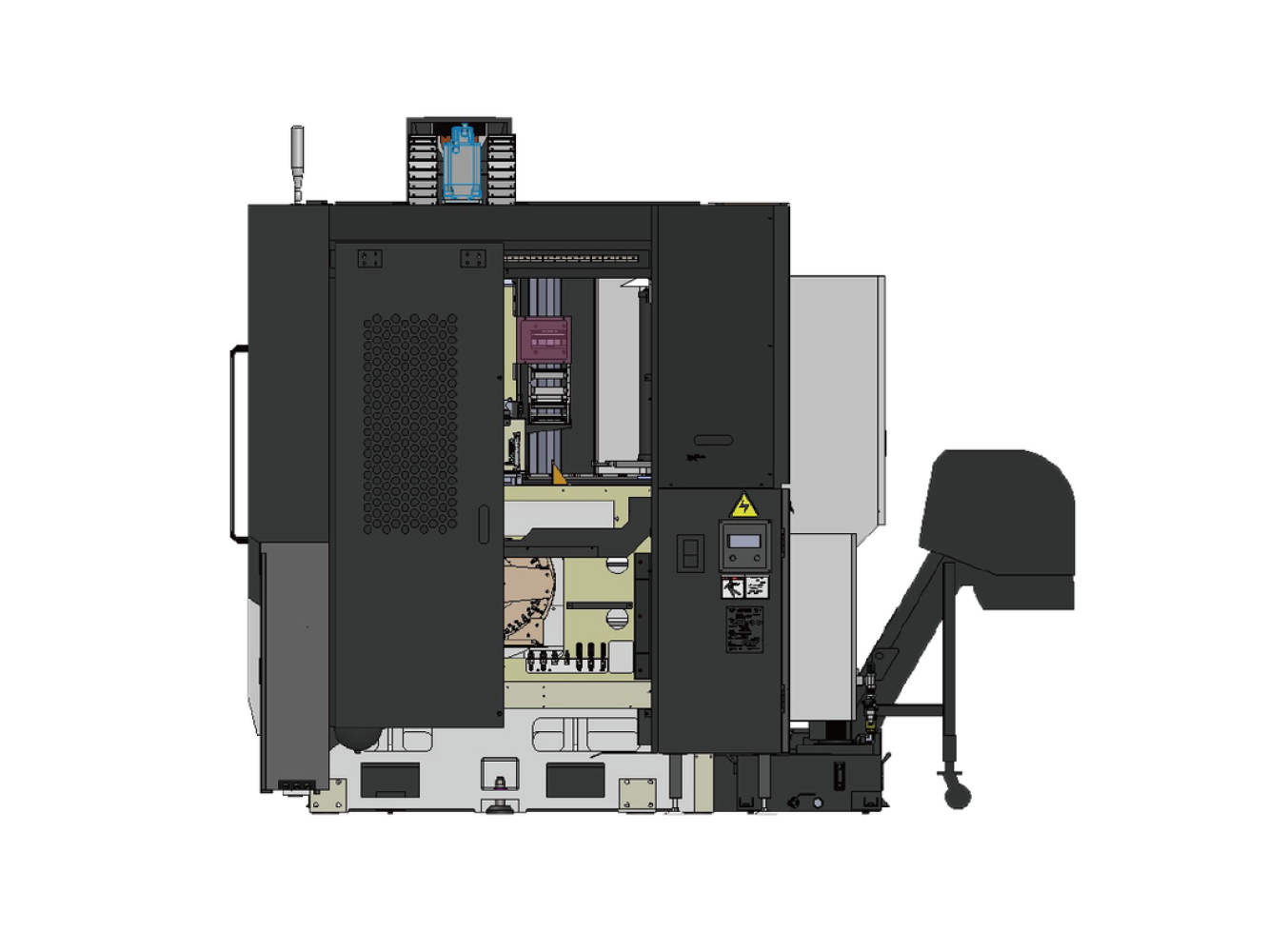

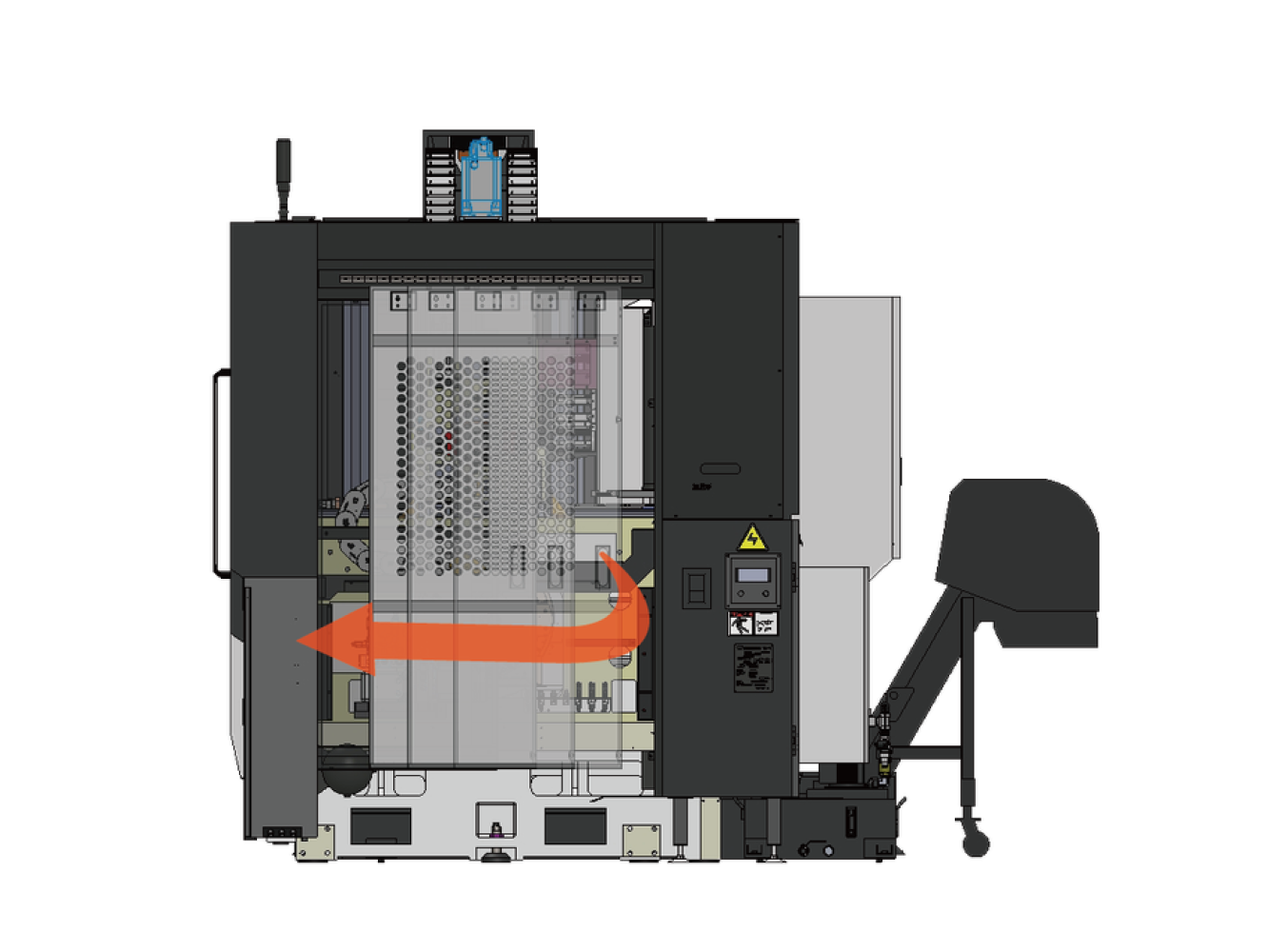

簡易維護
滑動式維護門設計使人們更容易接觸到液壓系統和主軸夾緊系統。
行程
| 項目 | UVC600 |
|---|---|
| X/Y/Z軸行程 | 820 / 550 / 500mm |
| 主軸端面至工作台距離 | 150-650mm |
工作台
| 項目 | UVC600 |
|---|---|
| 尺寸 | □600mm |
| 最大負載 | 350kg |
| T型槽 | 14 x 5 |
主軸
| 項目 | UVC600 |
|---|---|
| 主軸類型 | 直接驅動 |
| 主軸轉速 | 15000rpm |
| 主軸馬達功率 | 10kW/14kW (連續/S6-40%) |
| 主軸錐度 | BBT40 |
進給
| 項目 | UVC600 |
|---|---|
| 快速進給 (X/Y/Z) | 36/36/36m/min |
| 切削進給 | 20000mm/min |
C軸
| 項目 | UVC600 |
|---|---|
| 旋轉範圍 | 360° |
| 定位精度 | ±5" |
| 旋轉速度 | 100rpm |
| 旋轉扭矩 (連續) | 390Nm |
| 旋轉扭矩 (最大) | 700Nm |
| 夾持扭矩 | 630Nm |
B軸
| 項目 | UVC600 |
|---|---|
| 旋轉範圍 | -40° ~ +110° |
| 定位精度 | ±5" |
| 旋轉速度 | 50rpm |
| 旋轉扭矩 (連續) | 1875Nm |
| 旋轉扭矩 (最大) | 3460Nm |
| 夾持扭矩 | 1350Nm |
刀庫與換刀系統
| 項目 | UVC600 |
|---|---|
| 換刀系統類型 | 鏈式 |
| 刀具數量 | 40把 |
| 最大刀具直徑 (相鄰刀位空置) | 75/150mm |
| 最大刀具長度 | 300mm |
| 最大刀具重量 | 7kg |
供給
| 項目 | UVC600 |
|---|---|
| 氣壓 | 6kgf/cm2 |
| 電力供應 | 60kVA |
淨重
| 項目 | UVC600 |
|---|---|
| 機器重量 | 10000kg |
| 編號 | 標準配件 |
|---|---|
| 1 | 海德漢 TNC7，24吋 |
| 2 | 15,000轉/分，BBT40，直驅主軸 |
| 3 | 40把，鏈式刀庫 |
| 4 | 鋼帶式排屑機 |
| 5 | 主軸冷卻系統 |
| 6 | 主軸油氣潤滑裝置 |
| 7 | 主軸冷卻液防濺 |
| 8 | 切削冷卻系統 |
| 9 | 主軸錐孔氣吹 |
| 10 | 全封閉防濺護罩 |
| 11 | 線性光學尺 (X/Y/Z) |
| 12 | 集中式自動潤滑系統 |
| 13 | 三軸潤滑油分離收集系統 |
| 14 | 冷卻液箱及沖洗系統 |
| 15 | 三色信號燈 |
| 16 | 工作燈 |
| 17 | 地基墊塊及螺栓套件 |
| 18 | 電氣櫃空調 |
| 19 | 旋轉軸編碼器 |
| 20 | 油水分離器 |
| 21 | 動態碰撞監控 |
| 22 | 維修工具 |
| 23 | 操作手冊 |
| 24 | 清洗槍及氣槍 |
| 25 | 手動脈衝產生器 |
| 26 | RS232和RJ45介面 |
| 27 | CE認證 |
| 編號 | 選配配件 |
|---|---|
| 1 | 60把，鏈式刀庫 |
| 2 | 刮板式排屑機 |
| 3 | 主軸內冷卻 (30bar/ 70bar) |
| 4 | 切削油霧冷卻裝置 |
| 5 | 油霧收集裝置 |
| 6 | 工件測量 |
| 7 | 刀具測量 |
| 8 | 變壓器 |
